FERTIGUNG AUF HÖCHSTEM NIVEAU
Willkommen in unseren hochmodernen Produktionsstätten. Wir fertigen Leiterplatten, bestückte Baugruppen und Kabelbäume nach den strengsten Qualitätsstandards der Industrie.
Fertigungsbereiche
Unsere Produktionsstätten sind in spezialisierte Bereiche unterteilt, die nahtlos zusammenarbeiten, um Ihnen ein Komplettangebot aus einer Hand zu bieten.
Leiterplattenfertigung
In unserer PCB-Fertigung in Shenzhen produzieren wir Leiterplatten von der einfachen Einseitigen bis zum hochkomplexen 64-Lagen-Multilayer. Modernste Laser-Direktbelichter, CNC-Bohrmaschinen und galvanische Anlagen garantieren höchste Präzision.
SMD-Bestückung
Unsere 11 SMT-Linien mit insgesamt 26 Bestückungsautomaten arbeiten im Hochgeschwindigkeitsbetrieb. Von 01005-Miniaturkomponenten bis zu großen BGAs – unsere hochpräzisen Bestückungsautomaten meistern jede Herausforderung.
Kabelkonfektionierung
In unserer Kabelfertigung in Shijiazhuang produzieren wir Kabelbäume und Kabelkonfektionen für Automotive, Medizintechnik und Industrie. Vollautomatische Crimpmaschinen mit Kraftüberwachung garantieren höchste Qualität bei jedem Kontakt.
Qualitätsprüfung
Unser Qualitätslabor ist mit modernsten Prüfgeräten ausgestattet. Von der automatischen optischen Inspektion über Röntgenprüfung bis hin zu elektrischen Tests – jedes Produkt durchläuft umfangreiche Qualitätskontrollen.
Highlights — SMT-Werk Shenzhen
Konfigurationen, die viele Standard-Bestücker nicht bieten — ausgelegt auf anspruchsvolle Baugruppen hoher Dichte.
26 Bestückungsautomaten auf 11 SMT-Linien · bis 20 Mio. Bestückungen pro Tag

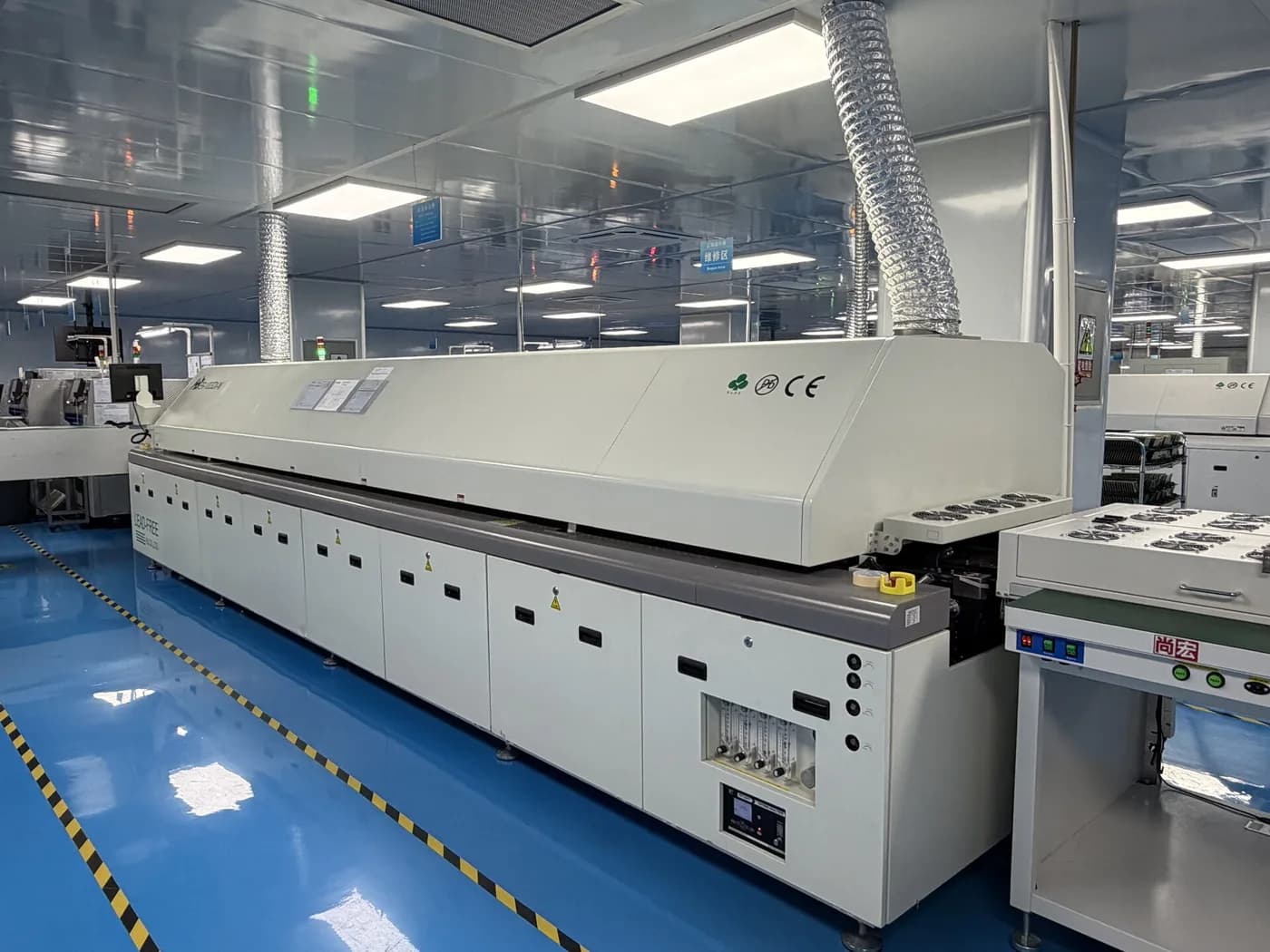

4 Reflow-Öfen mit Stickstoff
O₂ geregelt auf 500–2.500 ppm: weniger oxidationsbedingte Lötfehler und breiteres Prozessfenster für prozesskritische Baugruppen.
10 dedizierte Mikro-Feeder (4-mm-Gurt)
Originale YAMAHA-ZSR-Feeder für die stabile Zuführung von 01005-Bauteilen — nicht auf jeder SMT-Linie üblich.
01005 in stabiler Serienfertigung
01005 imperial / 0402 metrisch (ca. 0,4 × 0,2 mm) auf YAMAHA YSM20R-2 und YSM10, nach DFM-Prüfung.
PoP-Bestückung (Package-on-Package)
Solder-Paste-Dipping mit Warpage-Kontrolle und X-Ray-Verifikation der gestapelten Lötstellen — stabile Serienproduktion.

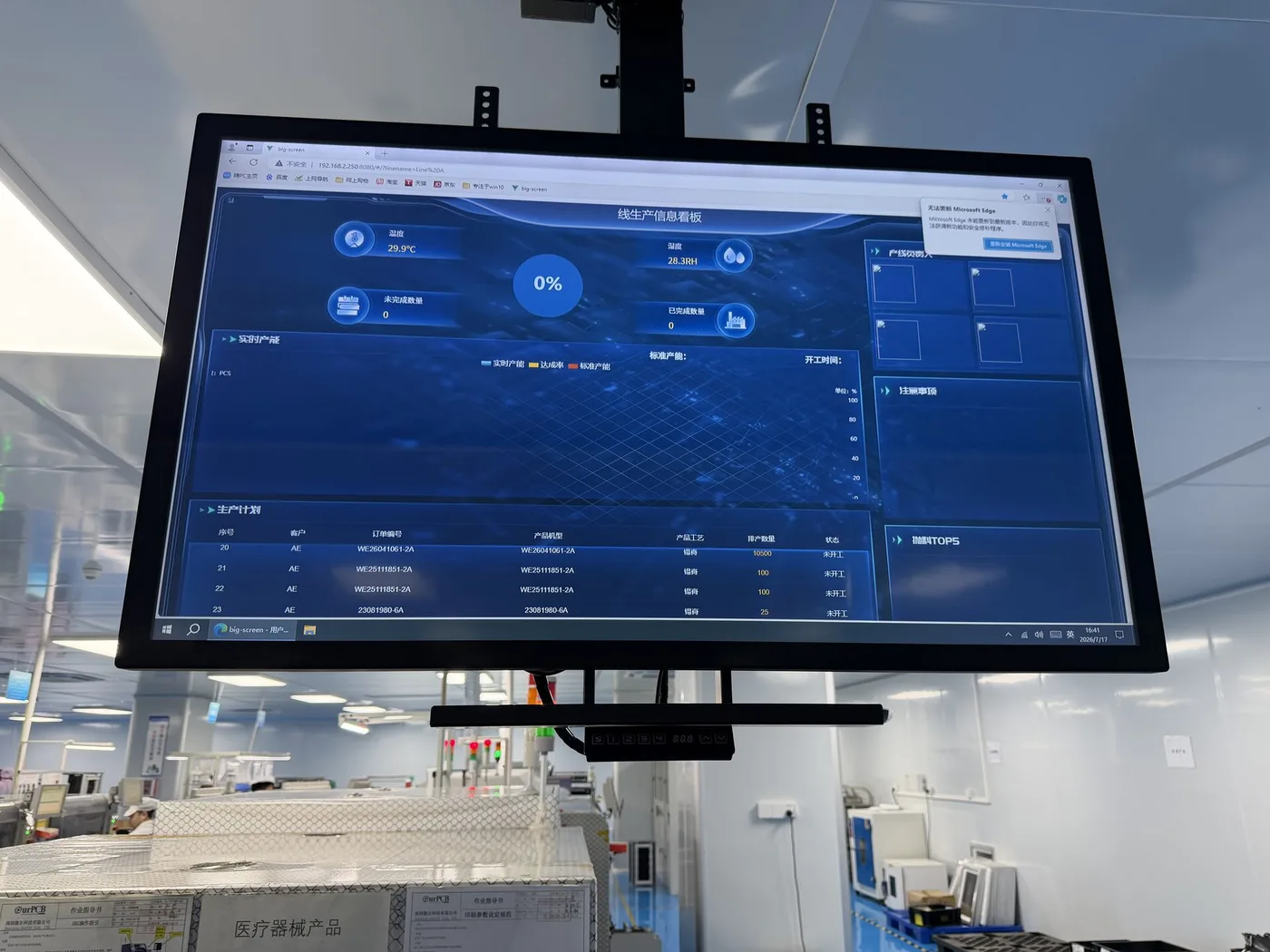

MES-Rückverfolgbarkeit pro Leiterplatte
Eindeutiger Barcode je Platine: verknüpft Produktions- und Prüfdaten im MES.

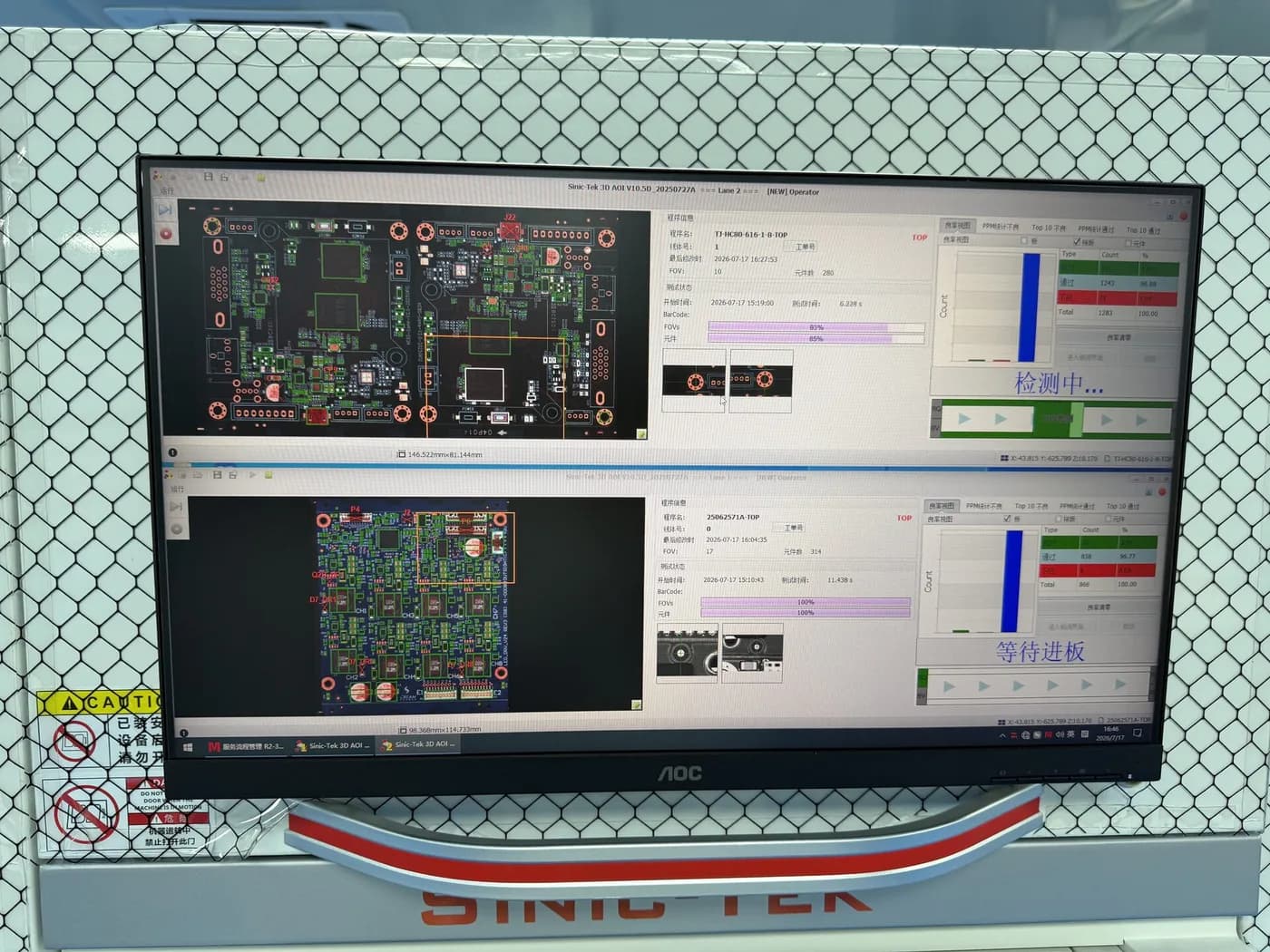

AI-gestützte 3D-AOI, SPI & Röntgenprüfung
Sinic-Tek A510D 3D-AOI mit AI-Unterstützung, live ans MES angebunden; 3D-SPI je Baugruppe; Röntgen (UNICOMP AX8200) für verdeckte BGA-/QFN-Lötstellen.
Koplanarität ±0,03 mm je Anschluss
Inline-Messung an der Linie — ein Wert aus unserer eigenen Fertigung, nicht aus dem Maschinendatenblatt.
Reinigung mit deionisiertem Wasser
Kontrolle unter dem 60–80×-Mikroskop gegen den Abnahmestandard — für hohe Sauberkeitsanforderungen.
Maschinenpark
Wir investieren kontinuierlich in modernste Fertigungsanlagen führender Hersteller.
Unsere Standorte
Strategisch positioniert für optimale Produktionseffizienz und Kundenservice.
Hauptsitz & Vertrieb
Shijiazhuang, China
3rd Floor, Nanhai Plaza No. 505 Xinhua Road Xinhua District
Vertrieb, technische Beratung, Auftragsabwicklung
PCB & SMD Fabrik
Shenzhen, China
5th Floor, Building C12 Fuyuan Industry Park Baoan District
PCB-Fertigung, SMD-Bestückung, HDI-Produktion
Kabel & Box Build
Shijiazhuang, China
3rd Floor, Building 101 No. 6 Fenglan Street Luquan District
Kabelbäume, Kabelkonfektion, Systemmontage
Warum unsere Produktion?
Was uns von anderen Fertigern unterscheidet.
Express-Service
Prototypen in 24 Stunden, Bestückung in 48 Stunden. Weil Zeit in der Entwicklung kostbar ist.
Zertifiziert
ISO 9001, IATF 16949, ISO 13485, ISO 14001 – alle wichtigen Zertifizierungen für Ihre Branche.
Erfahrenes Team
Qualifizierte Fachkräfte mit langjähriger Branchenerfahrung.
24/7 Produktion
Rund-um-die-Uhr-Fertigung für maximale Kapazität und schnelle Lieferzeiten.
Interesse an einer Fabrikführung?
Wir laden Sie herzlich ein, unsere Produktionsstätten persönlich oder virtuell zu besichtigen. Überzeugen Sie sich selbst von unseren Kapazitäten und Qualitätsstandards.
