High-Density SMT

High-Density-Bestückung: 01005 & PoP in Serie

Ein 01005 einmal zu setzen ist eine Vorführung. Es jeden Tag zu fertigen ist eine Fähigkeit. Unsere SMT-Fertigung in Shenzhen bestückt 01005-Bauteile und baut PoP-Stacks in stabiler Serienproduktion — und diese Seite zeigt die echten Mikroskopie-, Röntgen- und Feeder-Nachweise statt Stockfotos.

01005-Bauteil bestückt und verlötet auf einer Serienleiterplatte, unter dem Mikroskop

Was High-Density wirklich verlangt

High-Density-Bestückung ist keine einzelne Maschineneinstellung, sondern eine Kette: Landpattern- und Pastendesign, das die DFM-Prüfung besteht; Feeder, die 4-mm-Gurt physisch ohne Fehlzuführung präsentieren; Bestückungsplattformen, die für ein 0,4-mm-Bauteil genau genug sind; eine Inspektionskette, die das Ergebnis tatsächlich sehen kann; und Rückverfolgbarkeit, die Drift erkennt, bevor Ausschuss entsteht.

Deshalb liest sich diese Seite anders als eine übliche Fähigkeitenliste: Jeder Punkt unten läuft heute an der Linie, und die Fotos weiter unten stammen von Serienleiterplatten aus dem Juli 2026.

01005 in stabiler Serienfertigung

01005 imperial (ca. 0,4 × 0,2 mm) wird bei uns täglich auf YAMAHA YSM20R-2 und YSM10 bestückt — kein Labor-Demo, sondern ein laufender Serienprozess, freigegeben nach DFM-Prüfung.

10 originale YAMAHA-Mikro-Feeder für 4-mm-Gurt

Zehn dedizierte originale ZSR-Feeder halten die 01005-Zuführung im Serientakt stabil. Die meisten Standard-SMT-Linien sind für dieses Gurtformat gar nicht ausgerüstet.

PoP-Bestückung (Package-on-Package)

Solder-Paste-Dipping mit Ausrichtung von Ober- und Unterpackage, Warpage-Kontrolle und Röntgenverifikation der gestapelten Lötstellen — in stabiler Serienproduktion.

KI-gestützte 3D-AOI, live ans MES angebunden

Die Sinic-Tek A510D 3D-AOI arbeitet mit KI-gestützter Fehlererkennung und meldet Ergebnisse in Echtzeit ans MES — Auffälligkeiten stoppen die Baugruppe, statt mitzulaufen.

Stickstoff-Reflow, O₂ geregelt auf 500–2.500 ppm

Vier Stickstoff-Öfen stehen für Baugruppen aus Automotive, Medizintechnik, Industrie und New Energy bereit, bei denen Benetzung und Prozessfenster entscheidend sind.

Koplanarität gemessen auf ±0,03 mm je Anschluss

Inline-Messung an der Linie — ein Wert aus unserer eigenen Fertigung, nicht aus dem Datenblatt eines Maschinenherstellers.

Produktionsnachweise statt Stockfotos

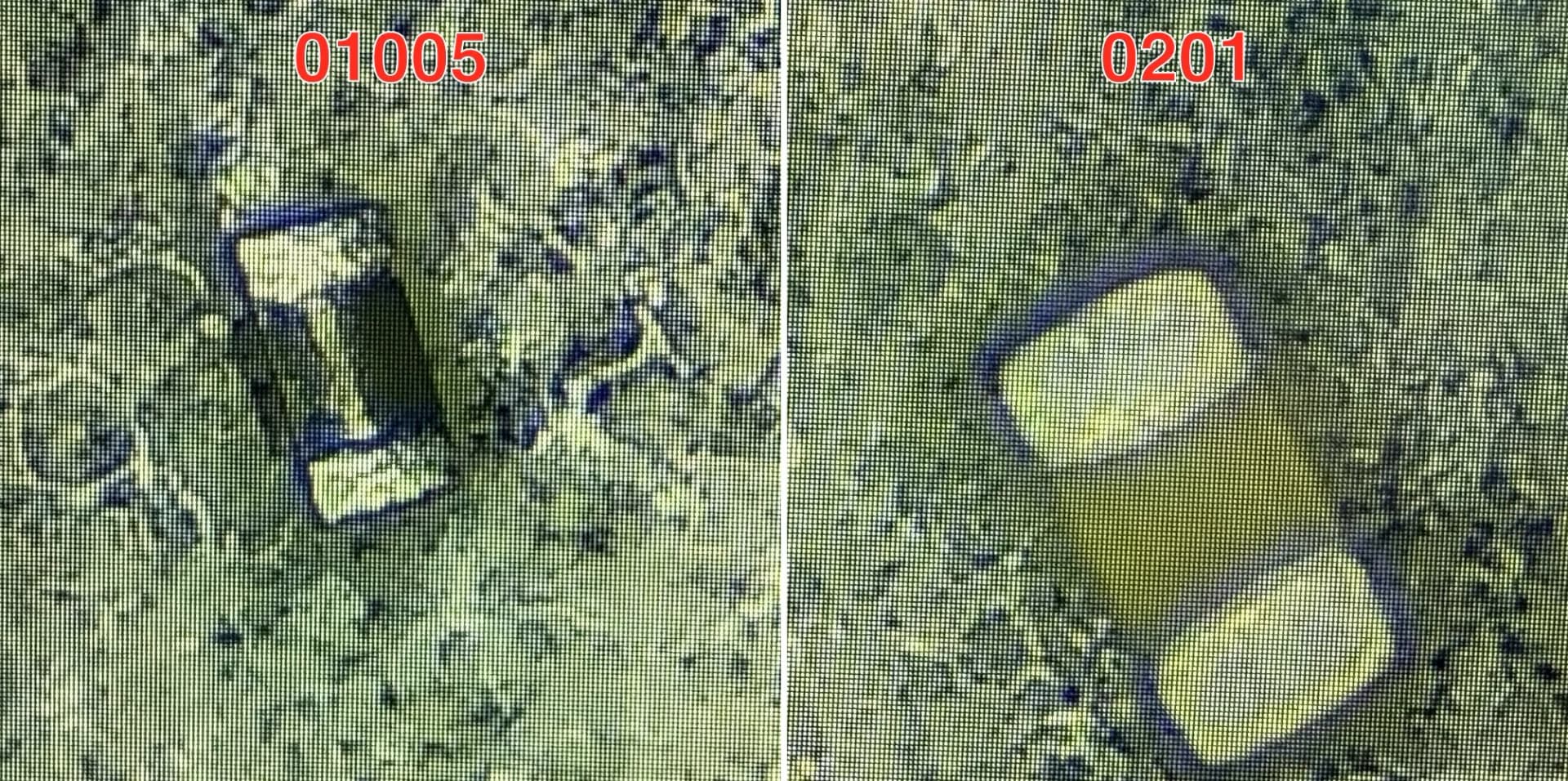

01005- und 0201-Chipbauteile im direkten Vergleich unter dem Produktionsmikroskop
01005 neben 0201 unter dem Linienmikroskop — beide Seiten bei gleicher Vergrößerung. Aufgenommen an unserer Linie in Shenzhen, Juli 2026.

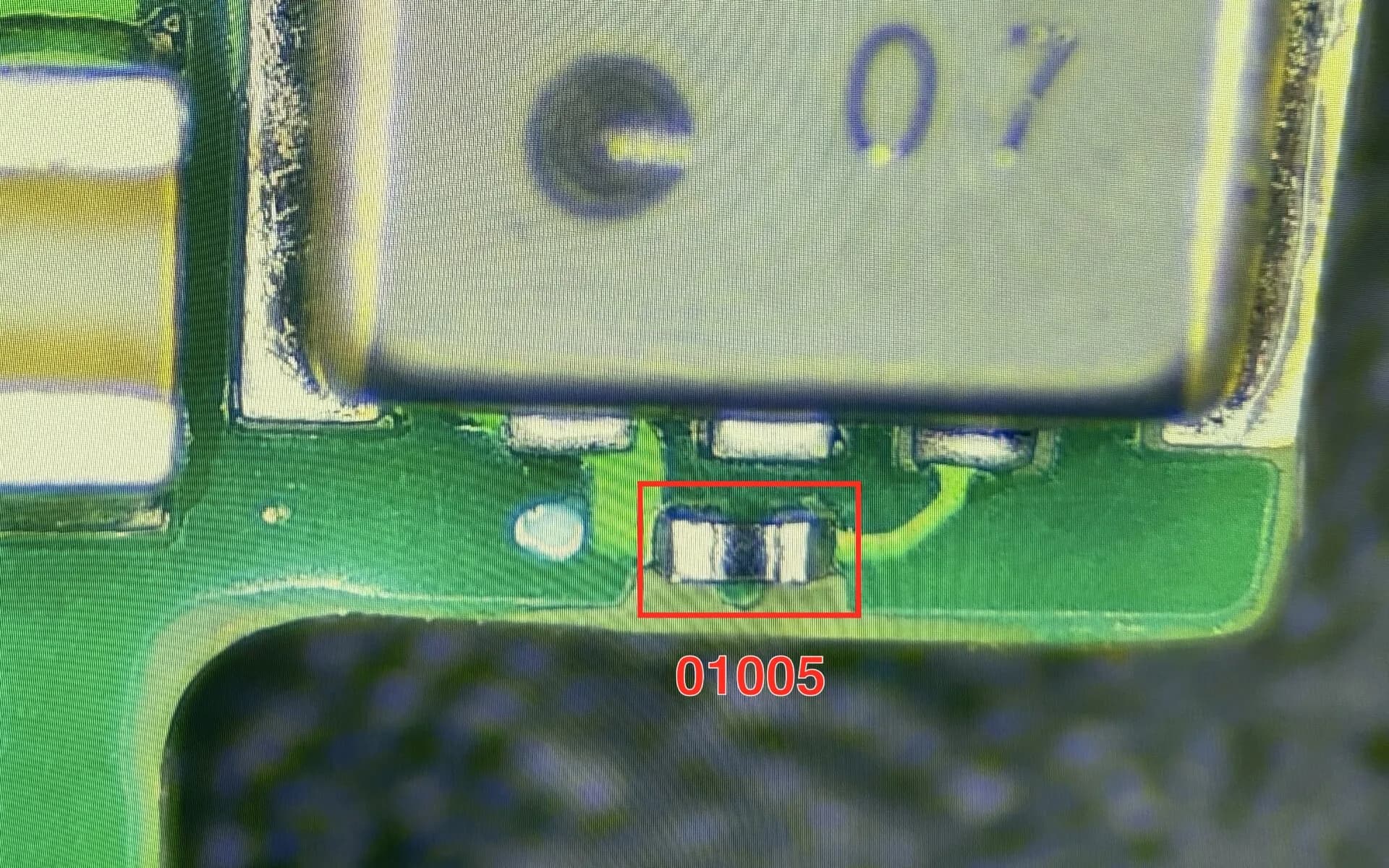

01005-Bauteil bestückt und verlötet auf einer Serienleiterplatte, rot markiert
Ein 01005 (rot markiert), bestückt und reflow-gelötet auf einer Serienleiterplatte. Aufgenommen an unserer Linie in Shenzhen, Juli 2026.

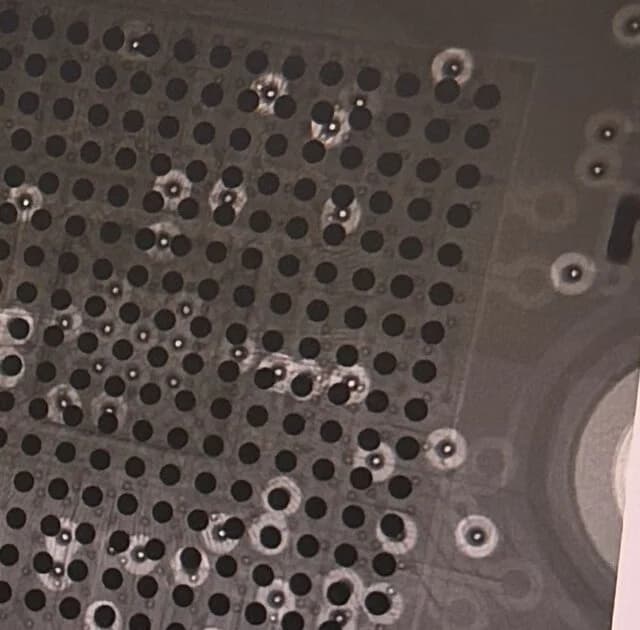

Röntgenaufnahme eines BGA-Ball-Arrays zur Prüfung verdeckter Lötstellen
Röntgenverifikation verdeckter BGA-Lötstellen auf unserer UNICOMP AX8200. Aufgenommen an unserer Linie in Shenzhen, Juli 2026.

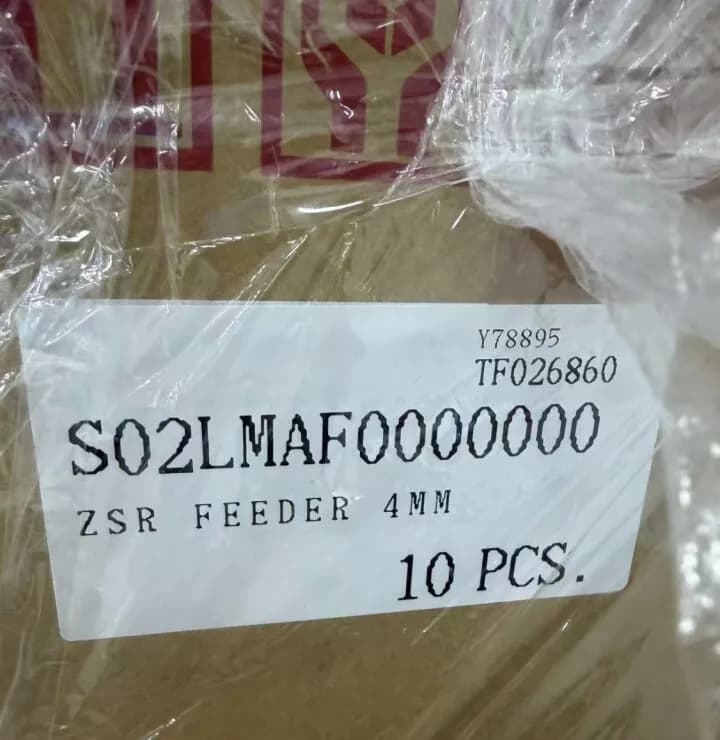

Originale YAMAHA-ZSR-Feeder für 4-mm-Gurt, Karton mit 10 Stück
Originale YAMAHA-ZSR-Feeder für 4-mm-Gurt — die Hardware hinter der stabilen 01005-Zuführung. Aufgenommen in unserem Werk Shenzhen, Juli 2026.

Technische Spezifikationen

High-Density-Prozessfenster
Kleinstes Bauteil01005 imperial (ca. 0,4 × 0,2 mm), stabile Serienfertigung nach DFM-Prüfung
BestückungstechnikYAMAHA YSM20R-2 (Hochgeschwindigkeit) und YSM10 (Hochpräzision), 26 Bestückungsautomaten auf 11 SMT-Linien
01005-Zuführung10 dedizierte originale YAMAHA-ZSR-Feeder für 4-mm-Gurt
PoP-ProzessSolder-Paste-Dipping, Warpage-Kontrolle, Röntgenverifikation — stabile Serienproduktion
Inspektion3D-SPI und 3D-AOI je nach Baugruppe (KI-gestützt, MES-angebunden), gezieltes Röntgenprüfung für verdeckte Lötstellen
Reflow6 Reflow-Öfen, davon 4 mit Stickstoffatmosphäre, O₂ geregelt auf 500–2.500 ppm
Gemessene Koplanarität±0,03 mm je Anschluss, Inline-Messung
ReinigungDeionisiertes Wasser, Kontrolle unter dem 60–80×-Mikroskop gegen Abnahmestandard
Werk9.600 m² auf vier Etagen in Shenzhen · 150 Mitarbeiter (16 Engineering, 24 Qualität) · bis 20 Mio. Bestückungen pro Tag
QualitätsrahmenIATF 16949 (PCBA-Bestückung im Werk Shenzhen Ao'er, Nr. 0597519)

So wird eine High-Density-Baugruppe freigegeben

01

DFM-Prüfung der High-Density-Anteile

Engineering prüft 01005-Landpatterns, Pastenaperturen, Bauteilabstände und PoP-Stack-Daten, bevor der Auftrag angenommen wird — Dichteprobleme werden auf dem Papier gelöst, nicht an der Linie.

02

Rüsten mit dedizierten Feedern

01005-Rollen laufen auf dedizierte 4-mm-ZSR-Feeder, das Bestückprogramm wird über MES-Verwechslungsprüfungen gegen BOM und XY-Daten verifiziert.

03

Bestückung, Reflow und 3D-Inspektion

High-Density-Baugruppen durchlaufen Lotpastendruck mit 3D-SPI, YAMAHA-Bestückung, bei Bedarf Stickstoff-Reflow und KI-gestützte 3D-AOI — jede Leiterplatte über ihren Barcode rückverfolgbar.

04

Röntgenverifikation und Freigabe

Verdeckte Lötstellen an BGA, QFN und PoP-Stacks werden gemäß Kontrollplan per Röntgenprüfung stichprobengeprüft; die Prüfdaten werden im MES an den Leiterplattendatensatz gebunden, bevor die Freigabe erfolgt.

Verwandte Leistungen

Häufige Fragen

Bestücken Sie 01005 wirklich in Serienstückzahlen?

Ja. 01005 imperial (ca. 0,4 × 0,2 mm) läuft bei uns in stabiler Serienfertigung auf YAMAHA YSM20R-2 und YSM10, zugeführt über 10 dedizierte originale ZSR-Feeder für 4-mm-Gurt. Die Mikroskop- und Platinenfotos auf dieser Seite wurden im Juli 2026 an unserer eigenen Linie in Shenzhen aufgenommen — von Serienleiterplatten, nicht von Mustern.

Was ist der Unterschied zwischen 01005 imperial und 0402 metrisch?

Es ist dieselbe physische Baugröße in zwei Maßsystemen: 01005 imperial entspricht ca. 0,4 × 0,2 mm, was im metrischen System 0402 heißt. Verwirrung entsteht, weil 0402 imperial ein anderes, größeres Bauteil ist (ca. 1,0 × 0,5 mm). Wir klären die tatsächlich gemeinte Baugröße in der DFM-Prüfung, bevor eine High-Density-Baugruppe in die Fertigung geht.

Wie stellen Sie die Qualität von PoP-Baugruppen (Package-on-Package) sicher?

Unser PoP-Prozess arbeitet mit Solder-Paste-Dipping, Ausrichtung von Ober- und Unterpackage und Warpage-Kontrolle. Die gestapelten Lötstellen werden per Röntgenprüfung verifiziert, weil die Verbindungen des unteren Packages optisch nicht zugänglich sind. Der Prozess läuft in stabiler Serienproduktion — nicht als reine Musterfähigkeit.

Was bringt KI-gestützte 3D-AOI in der Praxis?

Die Sinic-Tek A510D kombiniert 3D-Messung mit KI-gestützter Fehlererkennung, und die Ergebnisse fließen in Echtzeit ins MES. Wird eine Auffälligkeit erkannt, werden die betroffenen Leiterplatten im System gesperrt und können nicht weiterlaufen — die Inspektion wirkt als Prozesstor, nicht nur als Bericht.

Für welche Projekte lohnt sich Stickstoff-Reflow?

Baugruppen für Automotive, Medizintechnik, Industrie und New Energy spezifizieren typischerweise Stickstoff-Reflow. Unsere vier Stickstoff-Öfen regeln den Sauerstoffgehalt auf 500–2.500 ppm — das verbessert die Benetzung und erweitert das Prozessfenster auf dichten, prozesskritischen Leiterplatten.

Welche Daten benötigen Sie für ein Angebot zu einer High-Density-Baugruppe?

Senden Sie Gerber oder ODB++, BOM, XY-Daten (Pick-and-Place) und die Bestückungszeichnung. Bei PoP-Anteilen zusätzlich die Stack-Daten von Ober- und Unterpackage. Engineering führt zuerst eine DFM-Prüfung der High-Density-Anteile durch; das Angebot folgt dem geprüften Umfang.

Qualitätsrahmen des Werks Shenzhen

9.600 m² auf vier Etagen, 150 Mitarbeiter — davon 16 im Engineering und 24 in der Qualitätssicherung — und bis zu 20 Mio. Bestückungen pro Tag. Der Fertigungsstandort Shenzhen Ao'er ist nach IATF 16949 zertifiziert (IATF 0597519, PCBA).

IATF
16949 · Shenzhen Ao'er (PCBA)
ISO
9001:2015 · Uniwell (Leiterplatten)

Ein 01005- oder PoP-Design auf dem Tisch?

Senden Sie Gerber oder ODB++, BOM und XY-Daten. Unser Engineering prüft zuerst die High-Density-Anteile und meldet sich mit DFM-Feedback und einem Angebot auf Basis des geprüften Umfangs.
