Kundenspezifische FPC-Verbindungen fuer kompakte, bewegte und hochdichte Elektronik

WellPCB fertigt kundenspezifische FPC-Kabel und flexible Printed Circuits mit Stiffenern, ENIG-Finish, ZIF-Kontaktzonen und optionaler SMT-Bestueckung. Fuer OEMs, Medizintechnik, Industrie und Automotive mit DFM-Support vom Prototyp bis zur Serie.

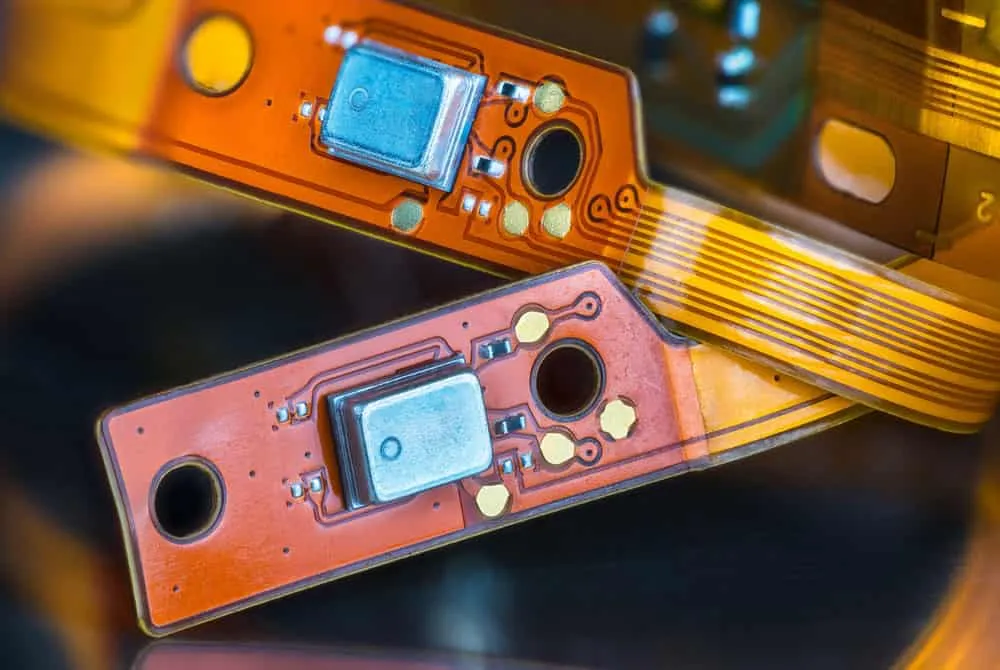

Flexible Printed Circuit mit Kontaktzonen und Stiffener

Wer nach FPC Cable Manufacturers sucht, meint selten nur einen Lieferanten fuer ein flexibles Teil. Gesucht wird ein Partner, der mechanische Einbausituation, Biegeprofil, Kontaktierung, SMT-Integration und Serienfertigbarkeit zusammen denkt. Genau hier liegt der Unterschied zwischen einem einfachen Flex-Substrat und einer robusten, einbaufertigen FPC-Loesung. WellPCB fertigt kundenspezifische Flexible Printed Circuits fuer OEMs, Entwicklungsabteilungen und EMS-Teams, die enge Baurraeume, bewegte Achsen oder hochdichte Signalpfade beherrschen muessen.

In der Praxis entstehen die meisten Probleme nicht im CAD, sondern im Uebergang zwischen Design und Produktion: zu kleine Biegeradien, ungeeignete Kupferarten, falsch platzierte Stiffener oder Kontaktzonen, die zwar auf dem Layout gut aussehen, im Steckprozess aber frueh verschleissen. Deshalb verknuepfen wir FPC-Prototyping mit einem DFM-Review, der Material, Kontaktzone, Coverlay, PSA, Shielding und Bestueckungsfenster gemeinsam bewertet. So reduzieren Sie Iterationen vor der Nullserie und vermeiden, dass ein vermeintlich kleiner Interconnect spaeter die Freigabe Ihres Gesamtsystems blockiert.

Leistungsmerkmale

Einlagige bis mehrlagige FPC-Aufbauten fuer statische und dynamische Anwendungen

Stiffener aus FR4, Polyimid oder Edelstahl fuer ZIF- und SMT-Zonen

Feine Leiterstrukturen fuer Kameras, Displays, Sensorik und Embedded-Systeme

ENIG, Immersion Tin und kundenspezifische Kontaktflaechen fuer sichere Steckzyklen

Optional mit SMT-Bestueckung, Abschirmung, PSA und vormontierten Baugruppen

DFM-Review fuer Biegeradius, Kupferaufbau, Pad-Geometrie und Fertigbarkeit

Warum WellPCB fuer FPC-Projekte?

Wir verbinden Flex-PCB-Fertigung mit Assembly- und Systemkompetenz. Das ist fuer FPC-Projekte entscheidend, weil die eigentliche Herausforderung meist nicht die nackte Folie ist, sondern deren Rolle im Produkt: ZIF-Anschluss im Displaymodul, Sensor-Flex in bewegter Achse, Kamera-Interconnect mit definierter Kontaktzone oder Hybridbaugruppe mit lokalen Stiffenern und SMT-Bauteilen. Unsere Teams pruefen deshalb nicht nur Layoutdaten, sondern auch Montagefolge, Steckzyklen, Verpackung und den spaeteren Einsatz im Gesamtsystem.

Fuer Einkaufs- und NPI-Teams bedeutet das kuerzere Abstimmungsschleifen. Sie erhalten keine generische Freigabe, sondern ein umsetzbares Fertigungsfenster mit Material- und Prozessentscheidung: etwa RA- statt ED-Kupfer fuer dynamische Biegung, ein verstaerkter ZIF-Bereich fuer hohe Steckzyklen oder ein mehrlagiger Aufbau mit geplanter SMT-Zone statt improvisierter Nacharbeit im Assembly-Schritt.

Technische Spezifikationen

Aufbau1-6 Lagen flexibel, starr-flex Hybrid auf Anfrage

BasismaterialPolyimid 12.5-50 um, adhesiveless oder kleberbasiert

KupferRA und ED Kupfer, typisch 12-35 um

Min. Leiterbahn/Abstand75/75 um standard, feiner nach Review

VersteifungenFR4, PI, Edelstahl, Aluminium je Kontaktzone

OberflaechenENIG, OSP, Immersion Tin, selektive Kontaktflaechen

AnschlussartenZIF/LIF, Loetpads, Hot-Bar, ACF, SMT-Bauteile

Losgroessenab 1 Prototyp bis Serienabruf

Typische Einsatzprofile fuer kundenspezifische FPCs

Anwendung	Kritische Anforderung	Empfohlener Aufbau	Worauf wir achten
Display-Interconnect	Duenne Bauhoehe, sichere ZIF-Kontakte	1-2 Lagen FPC mit PI-Stiffener	Kontaktlaenge, Nickel/Gold, Toleranz in der Einfuehrzone
Kamera- und Sensor-Flex	Feine Strukturen, dichter Einbauraum	Mehrlagiger FPC mit Shielding optional	Leiterbahnabstand, lokale Versteifung, Handling im SMT-Prozess
Dynamische Achsen	Biegezyklen und geringe Kupferermuedung	Moeglichst einlagig mit RA-Kupfer	Biegeradius, Via-freie Biegezone, Leiterbahnfuehrung
Medizinische Baugruppen	Dokumentation, kleine Serien, stabile Revisionen	FPC mit definierter SMT- oder Connector-Zone	Rueckverfolgbarkeit, Verpackung, Freigabe von Materialwechseln
Automotive-Interconnects	Temperatur, Vibration, Serienfaehigkeit	FPC oder Starr-Flex je Einbausituation	Stiffener, Kontaktverschleiss, Teststrategie und Lifecycle

Unser FPC-Prozess

Mechanik und Suchintention abgleichen

Wir klaeren frueh, ob Ihr Projekt ein FPC, ein FFC oder eher ein Starr-Flex-Design benoetigt. Das spart spaetere Redesigns und verhindert Ueber- oder Unterspezifikation.

DFM fuer Biegezone und Kontakte

Kupferart, Coverlay, Kontaktflaeche, Stiffener und Pad-Geometrie werden gemeinsam betrachtet. So entsteht ein realer Produktionsaufbau statt eines theoretischen Layouts.

Prototyp und Musterfreigabe

Wir liefern Muster fuer mechanische Passung, Stecktests, elektrische Freigabe und Assembly-Versuche. Kritische Punkte werden vor dem Serienstart sichtbar.

Assembly und Integration

Bei Bedarf integrieren wir SMT-Bauteile, Steckverbinder oder Kabelbaugruppen in denselben Fertigungsablauf und reduzieren damit Schnittstellen zwischen Lieferanten.

Pruefung und Dokumentation

Elektrische Tests, Sichtkontrollen und projektspezifische Unterlagen sichern den Uebergang in Vorserie und Serie ab.

Skalierung auf Serie

Nach Freigabe definieren wir Lieferlos, Verpackung, Abrufmodell und Traceability fuer einen stabilen Serienprozess.

Produktgalerie

Fallbeispiel: FPC fuer tragbares Diagnostikmodul

Ein OEM fuer portable Medizinelektronik benoetigte eine flexible Verbindung zwischen Display, Sensorboard und Hauptplatine. Die erste Iteration war als Standard-FFC gedacht, scheiterte aber an enger Biegezone, mehreren Kontaktbereichen und der Anforderung, passive Bauteile direkt auf dem Interconnect zu platzieren. Wir ueberfuehrten das Konzept in ein 2-Lagen-FPC mit PI-Stiffenern, lokal definierter SMT-Zone und ENIG-Kontaktflaechen fuer den ZIF-Stecker.

Ausgangslage

Zu geringer Biegeradius, Steckprobleme im ZIF-Bereich und fehlende Flaeche fuer ESD- und Filterbauteile. Zusaetzlich drohte ein weiterer Lieferant fuer SMT-Montage die Time-to-Market zu verlaengern.

Umsetzung

DFM-Review, Anpassung der Kontaktzonen, Integration eines FR4-Stiffeners und Assembly derselben FPC-Baugruppe im eigenen EMS-Prozess. Dadurch wurden Mechanik, Kontaktierung und Bestueckung in einer Freigabeschleife zusammengefuehrt.

Ergebnis

Weniger Schnittstellen, stabile Steckperformance im Prototypentest und ein sauberer Uebergang in die Kleinserie ohne zusaetzliche Lieferantenkoordination. Das Projekt gewann vor allem an Planbarkeit, nicht nur am Stueckpreis.

Qualitaet und technische Referenzen

FPC-Projekte profitieren nur dann von ihrer Bauform, wenn Material, Designregeln und Pruefstrategie konsistent sind. Fuer Grundlagen zu flexiblen Elektroniksystemen verweisen wir auf Flexible Electronics sowie auf die Uebersicht zur Printed Circuit Board. Fuer industrienahe Normen ist zudem der IPC-Hintergrundartikel zu IPC relevant, weil er die Standardsystematik hinter Design, Fertigung und Abnahme einordnet.

Flex-Substrate

ENIG

Kontaktzonen

SMT

Assembly optional

DFM

Vor Serienstart

Haeufig gestellte Fragen

Was ist der Unterschied zwischen FPC und FFC?

FFC ist ein standardisiertes Flachbandkabel mit parallelen Leitern fuer einfache Punkt-zu-Punkt-Verbindungen. FPC ist eine geaetzte flexible Leiterplatte mit freier Leiterbahngeometrie, optionalen Via-Strukturen, Stiffenern und SMT-Bestueckung. Sobald Biegeradius, impedanznahe Signale, Baugruppenintegration oder komplexe Einbauformen relevant werden, ist FPC die belastbarere Loesung.

Welche Daten benoetigen Sie fuer ein FPC-Angebot?

Im Idealfall erhalten wir Gerber oder ODB++, Stackup-Wunsch, Konturzeichnung, Angaben zu Biegezone und Zyklenzahl, Kontaktflaechen-Spezifikation, Stiffener-Informationen und die benoetigte Stueckzahl. Wenn diese Unterlagen noch nicht vollstaendig vorliegen, pruefen wir auch CAD-Exports, Skizzen oder Referenzmuster und leiten daraus einen DFM-Report fuer die Angebotsphase ab.

Koennen FPC-Kabel direkt mit SMT-Bauteilen bestueckt werden?

Ja. Wir fertigen FPCs mit definierten Bestueckungszonen, Stiffenern und geeigneter Oberflaeche fuer SMT-Reflow oder Hot-Bar-Prozesse. Typische Anwendungen sind Kameramodule, Sensor-Flexes, Touch- und Display-Interconnects oder kleine Mixed-Technology-Baugruppen mit passiven Bauteilen und Steckverbindern.

Welche Designregeln sind fuer dynamische Biegung wichtig?

Entscheidend sind Biegeradius, Kupferart, Leiterbahnfuehrung, Lagenzahl und der Uebergang zwischen Flex- und Steifzone. Fuer dynamische Anwendungen bevorzugen wir RA-Kupfer, moeglichst wenige Lagen, grosszuegige Radiusfuehrung, versetzte Leiterbahnen und keine Vias in der Biegezone. Diese Punkte pruefen wir im DFM vor Produktionsfreigabe.

Wie schnell koennen Prototypen geliefert werden?

Einfache ein- oder zweilagige FPC-Prototypen sind je nach Geometrie und Finish in etwa 5-8 Arbeitstagen realistisch. Mehrlagige Ausfuehrungen, selektive Kontaktflaechen oder Baugruppenintegration benoetigen mehr Abstimmung. Fuer Serienprojekte definieren wir mit Ihnen ein belastbares Freigabe- und Abrufmodell.

Fertigen Sie nur nackte FPCs oder komplette Baugruppen?

Beides. Wir liefern auf Wunsch nackte FPCs, FPCs mit Stiffenern und Schutzlagen, sowie komplette Baugruppen mit SMT-Bestueckung, Kabelintegration, Gehaeuseeinbau und Endtest. Gerade fuer OEMs ist diese Kombination interessant, weil ein einzelner Partner Flex-Substrat, Bestueckung und Systemintegration gemeinsam absichert.
