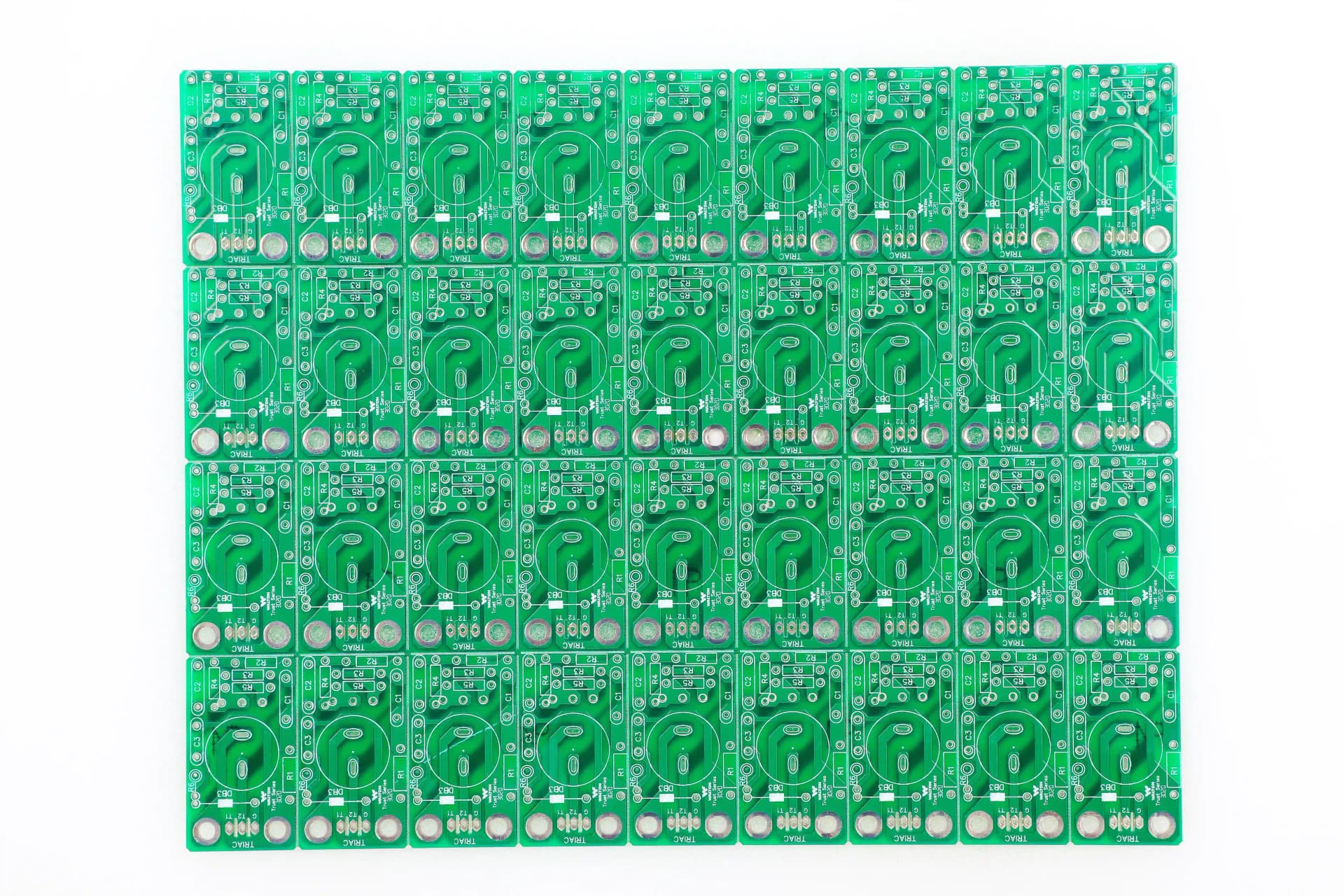

PCB Panelization: Nutzen, V-Cut und Breakaway Tabs richtig planen

Panelization klingt nach einem simplen Layout-Schritt, entscheidet in der Praxis aber darueber, ob eine Baugruppe stabil durch Lotpastendruck, Pick-and-Place, Reflow und Depaneling laeuft. Ein 38 x 52 mm Sensorboard fuer ein Industrieprojekt zeigte 2025 erst nach dem Serienanlauf sein Problem: zu schmale Rails, keine globalen Fiducials und Breakaway Tabs direkt neben MLCCs. Das Ergebnis waren verrutschte Druckbilder, Mikrorisse nach dem Trennen und ein Ausschuss von 7,4 Prozent. Nach einer sauberen Nutzenplanung mit 5-mm-Rails, verlegten Tabs und definiertem V-Cut fiel der Ausschuss unter 0,8 Prozent.

Dieser Leitfaden richtet sich an Entwickler, Einkaeufer und NPI-Teams, die Panelization fuer Prototypen, Low-Volume-PCBs, PCB Fertigung und spaetere PCB Assembly belastbar planen wollen. Er zeigt, wann V-Cut funktioniert, wann Tabs besser sind, welche Reserven Rails und Werkzeuge brauchen und wie Sie den Nutzen wirtschaftlich statt nur geometrisch optimieren.

Als externe Referenz nutzen wir oeffentliche Grundlagen zu Printed Circuit Boards, Surface-mount Technology und Fiducial Markers. Diese Quellen ersetzen keine fertigungsspezifische DFM-Freigabe, setzen aber die richtigen Begriffe und Prozessgrenzen.

"Panelization ist kein CAD-Kosmetikthema. Wenn Rail-Breite, Fiducials und Trennkraft nicht zum SMT-Prozess passen, wird aus einem guten Layout eine instabile Serie. Schon 2 bis 3 mm zu wenig Reserve koennen den Druckversatz sichtbar erhoehen."

Was bedeutet Panelization bei Leiterplatten?

Panelization bedeutet, mehrere identische oder unterschiedliche Leiterplatten auf einem gemeinsamen Fertigungs- und Bestueckungsnutzen zusammenzufassen. Der Nutzen enthaelt zusaetzliche Rails, Werkzeugloecher, Fiducials, Abbrechstege oder V-Cut-Linien, damit die Baugruppen prozesssicher bearbeitet und am Ende voneinander getrennt werden koennen. Das Ziel ist nicht nur eine hoehere Stueckzahl pro Durchlauf. Es geht darum, ein kleines oder unguenstig geformtes Board fuer Fertigung, Bestueckung und Test ueberhaupt handhabbar zu machen.

Besonders kleine, schmale oder asymmetrische Platinen profitieren davon. Ein 18-mm-breites Board laesst sich ohne Rails auf vielen SMT-Linien nicht sauber transportieren. Ein Nutzen mit 4 bis 6 mm Prozessrand schafft dagegen genug Auflageflaeche fuer Lotpastendruck, Foerderer und AOI. Gleichzeitig kann ein klug geplanter Nutzen das Material besser auslasten, die Ruestzeit pro Einzelteil senken und die Depaneling-Qualitaet verbessern.

Die wichtigsten Ziele einer guten Nutzenplanung

Eine gute Panelization muss vier Ziele gleichzeitig treffen: mechanische Stabilitaet, Prozessfaehigkeit, Trennbarkeit und Wirtschaftlichkeit. Wer nur die Materialausnutzung optimiert, riskiert spaeter Ausschuss in der Assembly. Wer nur auf SMT schaut, verschenkt oft Nutzflaeche und treibt die Leiterplattenkosten hoch. Gute DFM-Arbeit balanciert deshalb die komplette Wertkette vom Fertigungspanel bis zum Endgeraet.

Die Tabelle macht einen zentralen Punkt sichtbar: Panelization ist immer eine Systementscheidung. V-Cut ist schnell und wirtschaftlich, aber nur fuer lineare Konturen gut. Tabs sind geometrisch flexibler, erzeugen beim Trennen jedoch hoehere lokale Spannungen. Bei duennen Boards unter 1,0 mm, bei BGAs nahe der Trennkante oder bei schweren Steckverbindern ist diese Differenz nicht theoretisch, sondern direkt im Ausschuss sichtbar.

"Ich schaue bei jedem Nutzen zuerst auf den spaeteren Trennmoment. Wenn ein MLCC, ein BGA oder ein hoher Steckverbinder zu nah an Tab oder V-Nut sitzt, wird der Fehler nicht im Gerber sichtbar, sondern erst nach Reflow oder im Feld."

Rail-Breite, Fiducials und Werkzeugloecher: Die Basis fuer SMT-Stabilitaet

Viele Panelisierungsfehler entstehen schon im Rahmen. Rails geben Transportflaeche, tragen globale Fiducials und schaffen Platz fuer Werkzeugloecher oder Greifkanten. Fuer kleine Standardboards sind 5 mm Rails oft ein guter Startwert. Bei schweren Baugruppen, grossen Panels oder Foerderern mit hoeherem Druck kann auch mehr noetig sein. Zu knappe Rails erzeugen Druckschwingungen beim Lotpastendruck und fuehren zu Versatz zwischen Schablone und Boardlage.

Globale Fiducials gehoeren auf den Nutzenrahmen, lokale Fiducials nur dort, wo Fine-Pitch-Bauteile oder BGAs sie wirklich brauchen. Drei globale Fiducials mit klarer freier Flaeche funktionieren in vielen Linien robuster als zwei. Wichtig ist dabei weniger die Anzahl als die Sichtbarkeit: keine Silkscreen-Reste, keine Kupferreste, kein dichtes Via-Feld direkt daneben. Wer einen Nutzen fuer SMD Bestueckung plant, sollte den SMT-Partner deshalb frueh nach dessen Kamera- und Foerdergrenzen fragen.

Ein guter Nutzen bietet nicht nur mehr Teile pro Durchlauf, sondern stabile Rails, saubere Referenzen und kontrolliertes Trennen nach dem Reflow.

Wann V-Cut die beste Wahl ist

V-Cut ist meist die wirtschaftlichste Methode fuer rechteckige oder quadratische Boards mit geraden Trennkanten. Das Verfahren spart Fraszeit, laesst hohe Packdichten zu und erzeugt ein sauberes, reproduzierbares Trennbild. In Serien mit vielen identischen Boards bringt das oft den besten Mix aus Leiterplattenkosten, SMT-Takt und einfacher Arbeitsvorbereitung.

Grenzen gibt es trotzdem. Komponenten zu nah an der Ritzlinie, tiefe Aussparungen, unregelmaessige Konturen oder hohe mechanische Belastungen beim Trennen machen V-Cut riskant. Das betrifft besonders Keramikkondensatoren, Quarze und empfindliche Loetstellen in Randnaehe. Wenn zusaetzlich das Board sehr duenn ist oder viele schwere Steckverbinder am Rand sitzen, kann eine gefraeste Tab-Loesung trotz hoeherer PCB-Kosten die bessere Gesamtentscheidung sein.

Wann Breakaway Tabs mehr Sicherheit geben

Breakaway Tabs sind sinnvoll, wenn die Einzelleiterplatte keine durchgehenden geraden Kanten bietet oder wenn Steckerausschnitte, Rundungen und Innenkonturen im Spiel sind. Mehrere kleine Stege halten das Board waehrend der Bestueckung im Rahmen. Ueblich ist, die Tab-Positionen so zu verteilen, dass der Nutzen im Druck und im Transport nicht federt und die Depaneling-Kraefte spaeter nicht auf empfindliche Bauteile laufen.

Tabs loesen aber nicht jedes Problem. Zu wenige Tabs lassen schmale Boards schwingen. Zu viele Tabs erschweren das Trennen, hinterlassen mehr Nacharbeit und koennen lokale Spannungen erhoehen. Mouse-bites gehoeren deshalb nicht "irgendwo hin", sondern an mechanisch robuste Zonen mit genug Bauteilabstand. Fuer Baugruppen mit engen Qualitaetszielen, etwa in der Medizintechnik oder bei Fahrzeugmodulen, sollte die Depaneling-Methode schon im DFM-Review zusammen mit Testadapter, Gehaeuseeinbau und spaeterem Handling bewertet werden.

Materialausnutzung ist wichtig, aber nicht alles

In Angebotsphasen wird Panelization oft auf "Wie viele Boards passen in den Fertigungsbogen?" verkuerzt. Das ist zu eng gedacht. Ein Nutzen mit 8 Prozent besserer Ausnutzung kann am Ende teurer sein, wenn Tabs zusaetzliche Fraszeit, manuelles Trennen oder spaetere Bruchrisiken erzeugen. Umgekehrt kann ein scheinbar konservativer Nutzen die Assembly stabilisieren und durch niedrigere Nacharbeit, weniger Stillstand und sauberere Testdaten die Gesamtkosten deutlich senken.

Wirtschaftlich bewertet man daher mindestens vier Ebenen: Leiterplattenfertigung, SMT-Ruestung, Depaneling und Feldzuverlaessigkeit. Besonders bei gemischten Technologien mit THT, grossen Steckverbindern oder spaeterem Box Build lohnt sich ein Nutzen, der Mechanik und Handling mitdenkt. Wer Panelization isoliert vom Endprodukt bewertet, optimiert oft nur einen kleinen Teil der echten Kosten.

"Der beste Nutzen ist nicht der mit maximalen Boards pro Bogen, sondern der mit dem stabilsten Gesamtergebnis. Wenn Sie 3 Prozent Material sparen und dafuer 2 Prozent Depaneling-Ausschuss erzeugen, haben Sie wirtschaftlich verloren."

Typische Fehler bei der Panelization

Praktischer Ablauf fuer einen DFM-sicheren Nutzen

Ein robuster Ablauf startet vor dem finalen Layout. Zuerst wird geprueft, ob das Einzelboard wegen Groesse, Kontur oder Randbauteilen ueberhaupt panelisiert werden muss. Danach folgen die groben Nutzenoptionen mit V-Cut, Tabs oder Mischform. Im dritten Schritt wird der Bauteilabstand zur Trennkante bewertet, inklusive empfindlicher Komponenten, Testpunkte und mechanischer Befestigung. Erst dann lohnt sich die Feinarbeit an Rails, Fiducials und Werkzeugloehern.

In der Angebotsphase sollten Sie dazu mindestens Boardabmessung, Dicke, Kontur, Bauteilhoehte, kritische Randbauteile, Zielmenge und geplantes Depaneling angeben. Fuer schnelle Entscheidungen bei WellPCB helfen Gerber oder ODB++, die CPL, das Assembly Drawing und Hinweise auf empfindliche Bereiche. Genau wie beim BOM Sourcing fuer PCBAs ist fruehe Klarheit billiger als spaete Korrektur.

FAQ

Wann brauche ich fuer eine Leiterplatte ueberhaupt Panelization?

Typisch immer dann, wenn das Einzelboard fuer SMT-Transport, Lotpastendruck oder Handling zu klein, zu schmal oder mechanisch zu instabil ist. Viele Linien brauchen fuer kleine Baugruppen einen Prozessrand von etwa 5 mm, bei Spezialfoerderern auch mehr. Spaetestens bei Boards unter etwa 50 mm Kantenlaenge oder mit vielen Randbauteilen sollte Panelization aktiv geprueft werden.

Ist V-Cut oder Tab-Routing fuer Serienfertigung besser?

Fuer rechteckige Boards ist V-Cut oft guenstiger und schneller, weil die Fraszeit sinkt und die Trennkante reproduzierbar bleibt. Bei komplexen Konturen, Aussparungen oder Rundungen sind Tabs meist die bessere Wahl. Entscheidend sind mindestens 1,0 bis 1,5 mm Abstand zur V-Nut und oft 2,0 bis 3,0 mm Abstand zu Tabs, besonders bei MLCCs und Quarzen.

Wie breit sollten Rails fuer SMT-Nutzen sein?

Fuer viele Standardprojekte sind 5 mm Rails ein brauchbarer Startwert. Bei grossen Panels, schweren Bauteilen, doppelseitiger Bestueckung oder kritischem Lotpastendruck koennen 6 bis 8 mm sinnvoller sein. Die endgueltige Breite richtet sich nach Foerderer, Drucker, AOI und dem mechanischen Verhalten des Nutzens.

Wie nah duerfen Bauteile an eine Trennkante gesetzt werden?

Eine pauschale Zahl ist riskant, aber in der Praxis gelten fuer V-Cut oft mindestens 1,0 bis 1,5 mm und fuer Tabs haeufig 2,0 bis 3,0 mm als sinnvolle Untergrenze. Empfindliche Bauteile wie keramische Kondensatoren, BGAs, Quarze oder schwere Steckverbinder brauchen oft mehr Abstand oder ein schonenderes Depaneling-Verfahren.

Kann ein Nutzen die PCB-Kosten senken, auch wenn mehr Rahmenmaterial gebraucht wird?

Ja. Wenn der Nutzen die Ruestzeit reduziert, den SMT-Takt verbessert und Depaneling-Ausschuss von zum Beispiel 3 Prozent auf unter 1 Prozent senkt, ist er trotz zusaetzlicher Rails oft wirtschaftlicher. Entscheidend ist die Gesamtkostenrechnung ueber PCB, Assembly, Trennung und Nacharbeit, nicht nur die Quadratmillimeter-Ausbeute.

Welche Daten sollte ich fuer eine Panelization-Anfrage mitsenden?

Mindestens Gerber oder ODB++, Boardabmessung, Dicke, Zielmenge, CPL, Assembly Drawing und Hinweise auf kritische Randbauteile. Sinnvoll sind ausserdem Angaben zu BGA-Pitch, THT-Anteilen, geplanter Teststrategie und zum gewuenschten Depaneling. Mit diesen Daten kann ein EMS- oder PCB-Partner oft schon in 24 bis 48 Stunden eine belastbare Nutzenempfehlung geben.
