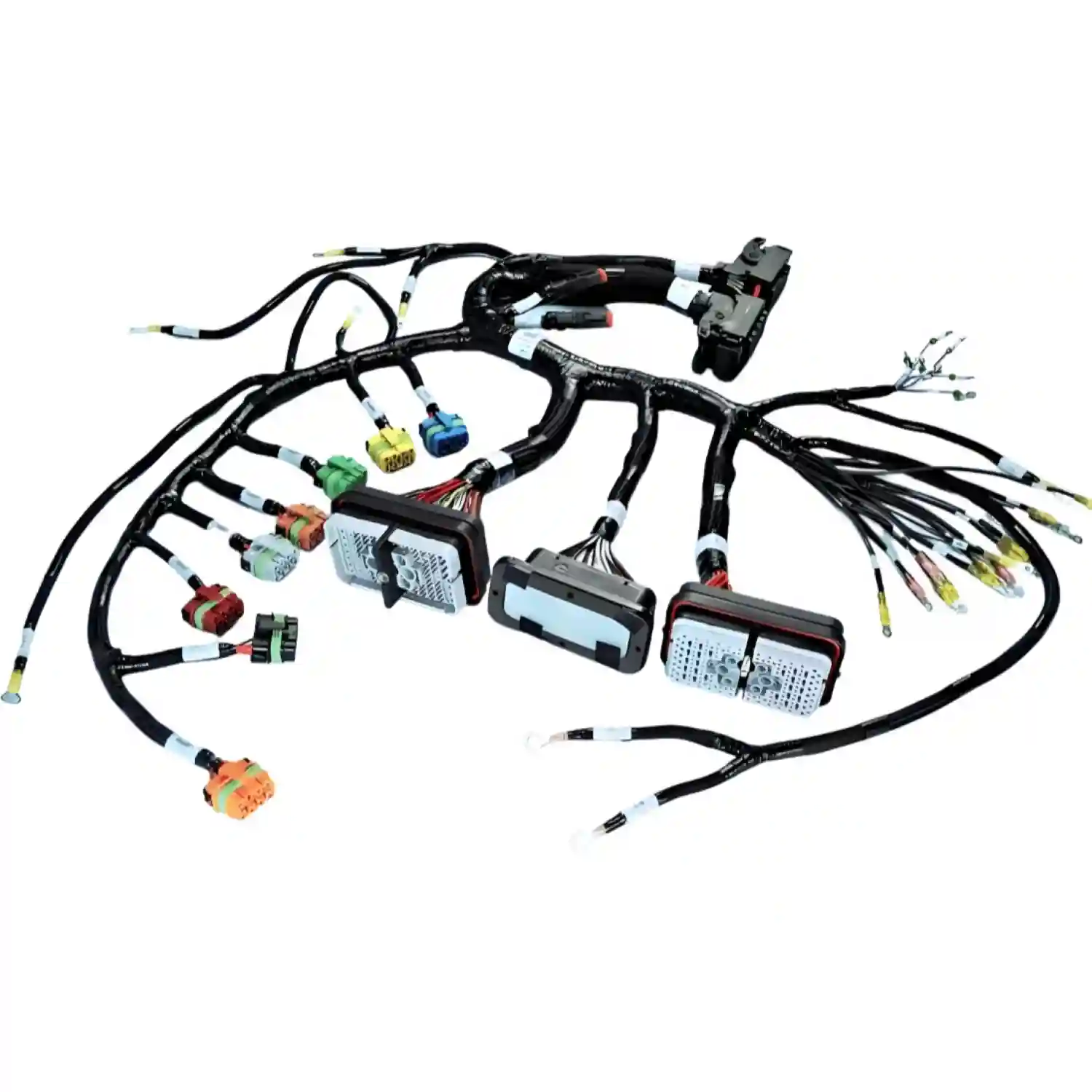

Top 6 Automotive-Kabelbaum Anforderungen nach IATF 16949
Von PPAP bis FMEA: Was automotive-qualifizierte Kabelbäume erfüllen müssen. Der Praxisleitfaden für OEM-Zulieferer.
Hommer Zhao
Gründer & CEO, WellPCB
Die Automobilindustrie stellt die höchsten Anforderungen an Kabelbäume und Leitungssätze. Kein Wunder: Ein modernes Fahrzeug enthält 3-5 Kilometer Kabel mit 1.500-3.000 Einzelleitungen, die unter extremsten Bedingungen 15+ Jahre zuverlässig funktionieren müssen. Die IATF 16949und branchenspezifische Standards wie VW TL 82066 oder LV 112 definieren, was "automotive-tauglich" bedeutet.
Als Fertiger mit IATF 16949-Zertifizierung kenne ich die Anforderungen aus der täglichen Praxis. In diesem Artikel zeige ich Ihnen die 6 wichtigsten Anforderungen, die automotive-qualifizierte Kabelbäume erfüllen müssen – und erkläre, warum jede einzelne über Sicherheit und Zuverlässigkeit entscheidet.
Die Kernaussage dieses Artikels
Automotive-Kabelbäume sind keine Massenware, sondern sicherheitskritische Komponenten. Die IATF 16949 und OEM-Spezifikationen definieren präzise Anforderungen an Material, Fertigung und Dokumentation. Wer diese Anforderungen nicht lückenlos erfüllt, hat im Automotive-Sektor keine Chance – und das aus gutem Grund.
IATF 16949: Der Goldstandard der Automobilindustrie
Die IATF 16949 (International Automotive Task Force) ist mehr als nur ein Qualitätsstandard – sie ist die Eintrittskarte in die automobile Lieferkette. Der Standard baut auf ISO 9001 auf, geht aber in entscheidenden Punkten deutlich weiter:
| Aspekt | ISO 9001 | IATF 16949 |
|---|---|---|
| Fehlerziel | Kontinuierliche Verbesserung | Null-Fehler-Strategie |
| Risikoanalyse | Risikobasierter Ansatz | FMEA verpflichtend |
| Lieferantenmanagement | Lieferantenbewertung | Lieferantenentwicklung |
| Produktionsfreigabe | Interne Freigabe | PPAP mit Kundengenehmigung |
| Rückverfolgbarkeit | Empfohlen | 100% verpflichtend |
“Die IATF 16949 ist kein Papiertiger. Bei jedem Audit wird geprüft, ob wir leben, was wir dokumentiert haben. Das macht uns besser – für alle Kunden, nicht nur im Automotive-Bereich.”
Hommer Zhao
Gründer, pcbleiterplatte.com
Anforderung 1: Materialspezifikation nach OEM-Normen
Jeder OEM (Original Equipment Manufacturer) hat eigene Werksnormenfür Kabelmaterialien. Diese spezifizieren nicht nur allgemeine Eigenschaften, sondern exakte Anforderungen an jede Materialkomponente.
Wichtige OEM-Normen für Kabel
| OEM | Norm | Schwerpunkte |
|---|---|---|
| VW/Audi | TL 82066, LV 112 | Leitungssätze, Kabelfarben |
| BMW | GS 95024, GS 95026 | Stecker, Klimatests |
| Mercedes | DBL 8451, DBL 8453 | Kontaktteile, Isolation |
| General | LV 214, ISO 6722 | Branchenübergreifend |
Typische Materialanforderungen
Was diese Normen konkret bedeuten, zeigt ein Beispiel für eine Standard-Fahrzeugleitung:
Beispiel: FLRY-B 0,5 mm² nach LV 112
- Leiter: Kupfer, verzinnt, 19 Einzeldrähte á 0,18 mm
- Isolation: PVC-Compound, Wandstärke 0,35 mm ±0,05 mm
- Außendurchmesser: 1,6 mm ±0,1 mm
- Temperaturbereich: -40°C bis +85°C (kurzzeitig +105°C)
- Biegefestigkeit: >10.000 Zyklen bei 10x Außendurchmesser
- Flammwidrigkeit: ISO 6722 Klasse B (selbstverlöschend)
- Abriebfestigkeit: >150 Zyklen nach ISO 6722
Materialzertifikate und Traceability
Für jeden Artikel in einem Automotive-Kabelbaum muss eine lückenlose Materialdokumentation vorliegen:
- CoC (Certificate of Conformity): Bestätigung der Normkonformität
- IMDS-Eintrag: International Material Data System für Recycling
- RoHS-/REACH-Konformität: Keine verbotenen Substanzen
- Chargennummer: Rückverfolgung bis zum Rohmaterial
Anforderung 2: Crimpqualität nach IPC/WHMA-A-620
Die Crimpverbindung ist das Herzstück jeder Kabelkonfektionierung. Ein Crimp mit falscher Kraft, falscher Position oder falschen Werkzeugen kann im Betrieb versagen – mit potenziell katastrophalen Folgen.
Qualitätskriterien nach IPC/WHMA-A-620
| Merkmal | Klasse 2 (Standard) | Klasse 3 (Hochzuv.) |
|---|---|---|
| Crimphöhe | ±0,05 mm zum Soll | ±0,02 mm zum Soll |
| Crimpbreite | ±0,1 mm zum Soll | ±0,05 mm zum Soll |
| Zugkraft | >60% des Leiternennwerts | >80% des Leiternennwerts |
| Isolationscrimp | Sichtbare Umschließung | 360° Umschließung |
| Litzenenden | <2 mm Überhang | <1 mm Überhang |
Crimpkraftüberwachung (CFM)
In der Automotive-Serienfertigung ist Crimpkraftüberwachung (Crimp Force Monitoring, CFM) Standard. Die Maschine misst bei jedem Crimpvorgang den Kraft-Weg-Verlauf und vergleicht ihn mit einem Referenzprofil.
- Zu wenig Kraft: Möglicherweise fehlendes oder falsches Kabel
- Zu viel Kraft: Doppeltes Kabel oder falscher Kontakt
- Falscher Kurvenverlauf: Beschädigtes Werkzeug oder Material
“Ein Crimp, der heute hält, kann in 10 Jahren versagen. CFM gibt uns die Sicherheit, dass jede einzelne Verbindung innerhalb der Spezifikation liegt – nicht nur die Stichproben.”
Hommer Zhao
Gründer, pcbleiterplatte.com
Anforderung 3: Umweltbeständigkeit für den Fahrzeugeinsatz
Kabelbäume im Fahrzeug müssen unter extremen Umweltbedingungenfunktionieren. Die Anforderungen unterscheiden sich je nach Einbauort:
| Einbauort | Temperatur | Besondere Anforderungen |
|---|---|---|
| Motorraum | -40°C bis +125°C | Öl-, Kraftstoff-, Kühlmittelbeständigkeit |
| Unterboden | -40°C bis +85°C | Salzsprühnebel, Steinschlag, Wasser |
| Innenraum | -40°C bis +85°C | UV-Beständigkeit, Emissionen (VOC) |
| Türen | -40°C bis +85°C | Biegewechselfestigkeit (Türöffnungen) |
| Batterie (HV) | -40°C bis +60°C | EMV-Schirmung, Hochspannungssicherheit |
Typische Qualifikationstests
Um die Umweltbeständigkeit nachzuweisen, durchlaufen Automotive-Kabelbäume umfangreiche Tests gemäß LV 124 (Elektrische Prüfungen) und LV 214 (Umweltprüfungen):
- Temperaturwechsel: 1.000 Zyklen -40°C/+125°C
- Salzsprühnebeltest: 720 Stunden nach DIN EN ISO 9227
- Vibration: Random Vibration nach LV 124
- Wasserdichtheit: IP67/IP6K9K für exponierte Bereiche
- Chemikalienbeständigkeit: Kontakt mit Fahrzeugmedien
E-Mobilität erhöht die Anforderungen
In Elektrofahrzeugen kommen zusätzliche Anforderungen hinzu: Hochvolt-Sicherheit(bis 800V), erweiterte EMV-Schirmung und thermisches Managementder Leistungskabel. Die Normen ISO 6469 und LV 123 definieren die spezifischen Anforderungen.
Anforderung 4: 100% Rückverfolgbarkeit
Im Automotive-Bereich ist Rückverfolgbarkeit (Traceability) nicht optional, sondern verpflichtend. Jeder Kabelbaum muss auf seine Komponenten, Fertigungsparameter und Qualitätsprüfungen zurückgeführt werden können – 15 Jahre nach Produktionsende.
Was muss rückverfolgbar sein?
| Kategorie | Datenpunkte | Aufbewahrung |
|---|---|---|
| Material | Lieferant, Charge, Eingangsdatum | 15+ Jahre |
| Fertigung | Datum, Schicht, Arbeitsplatz | 15+ Jahre |
| Prüfung | Testergebnisse, Prüfer-ID | 15+ Jahre |
| Prozess | Crimpkraft, Maschinenparameter | 15+ Jahre |
Praktische Umsetzung
Die Rückverfolgbarkeit wird typischerweise über Barcode- oder DataMatrix-Codes realisiert:
- Eingangsmaterial: Scannen bei Wareneingang, Verknüpfung mit Zertifikat
- Arbeitsplätze: Scannen von Material und Auftrag vor Bearbeitung
- Prüfstationen: Automatische Protokollierung der Testergebnisse
- Fertigprodukt: Eindeutige Seriennummer mit allen verknüpften Daten
“Rückverfolgbarkeit klingt nach Bürokratie, ist aber im Ernstfall Gold wert. Wenn ein OEM anruft und nach Charge XY fragt, haben wir die Antwort in Sekunden – nicht in Tagen.”
Hommer Zhao
Gründer, pcbleiterplatte.com
Anforderung 5: PPAP – Der Produktionsprozess-Nachweis
PPAP (Production Part Approval Process) ist der formale Nachweis, dass ein Fertigungsprozess in der Lage ist, qualitätskonforme Teile in Serie zu produzieren. Ohne PPAP-Genehmigung des Kunden darf kein Serienteil ausgeliefert werden.
Die 18 PPAP-Elemente
Ein vollständiges PPAP-Paket für Automotive-Kabelbäume umfasst bis zu 18 Elemente. Die wichtigsten:
| Nr. | Element | Beschreibung |
|---|---|---|
| 1 | Design Records | Zeichnungen, Spezifikationen |
| 4 | Design FMEA | Risikoanalyse des Designs |
| 5 | Process FMEA | Risikoanalyse der Fertigung |
| 6 | Control Plan | Prüfplan mit allen Merkmalen |
| 7 | MSA | Messmittelfähigkeit (Gage R&R) |
| 8 | Dimensional Results | Erstmusterprüfbericht |
| 9 | Material Tests | Materialzertifikate, IMDS |
| 11 | Process Studies | Cpk-Nachweise für SC/CC |
| 18 | PSW | Part Submission Warrant |
PPAP-Level
Je nach Kundenanforderung werden unterschiedliche PPAP-Level verlangt:
- Level 1: Nur PSW (Warrant)
- Level 2: PSW + ausgewählte Dokumente
- Level 3: PSW + vollständige Dokumentation (Standard)
- Level 4: PSW + kundenspezifische Anforderungen
- Level 5: Vollständige Dokumentation vor Ort beim Kunden
Anforderung 6: FMEA – Fehler vermeiden, bevor sie entstehen
Die FMEA (Failure Mode and Effects Analysis) ist das zentrale Werkzeug der präventiven Qualitätssicherung. Statt Fehler zu finden und zu korrigieren, werden potenzielle Fehler vorhergesagt und verhindert.
FMEA-Typen im Kabelbau
| FMEA-Typ | Fokus | Verantwortung |
|---|---|---|
| Design-FMEA | Produkteigenschaften, Funktion | Entwicklung/Kunde |
| Prozess-FMEA | Fertigungsprozesse | Fertigung/Qualität |
| Maschinen-FMEA | Anlagen, Werkzeuge | Instandhaltung |
Risikobewertung: S × O × D = RPN
Jeder potenzielle Fehler wird nach drei Kriterien bewertet (je 1-10):
- S (Severity): Schwere der Fehlerauswirkung
- O (Occurrence): Wahrscheinlichkeit des Auftretens
- D (Detection): Wahrscheinlichkeit der Entdeckung vor Auslieferung
Die Multiplikation ergibt die RPN (Risk Priority Number). Hohe RPN-Werte erfordern Maßnahmen zur Risikoreduktion.
Beispiel: Prozess-FMEA für Crimpvorgang
Potenzieller Fehler: Crimp mit zu geringer Zugkraft
- Auswirkung: Kontaktverlust im Betrieb → S=9 (sicherheitskritisch)
- Ursache: Verschleiß Crimpgesenk → O=4 (gelegentlich)
- Entdeckung: Ohne CFM nur Stichprobe → D=7 (schwer erkennbar)
- RPN: 9 × 4 × 7 = 252 (Maßnahme erforderlich!)
- Maßnahme: 100% CFM-Überwachung → D neu = 2 → RPN = 72 ✓
“FMEA ist keine Pflichtübung für den Auditor, sondern echte Prävention. Jede Stunde, die wir in FMEA investieren, spart uns zehn Stunden in der Fehlerkorrektur – und verhindert Reklamationen beim Kunden.”
Hommer Zhao
Gründer, pcbleiterplatte.com
Checkliste: Automotive-Kabelbaum Qualifikation
Nutzen Sie diese Checkliste zur Prüfung Ihrer Automotive-Bereitschaft:
✓ Automotive-Readiness-Checkliste
- Zertifizierung:
- □ IATF 16949 Zertifizierung gültig
- □ ISO 9001 als Basis
- □ Kundenspezifische Zulassungen (CSR)
- Material:
- □ Alle Materialien nach OEM-Norm spezifiziert
- □ Materialzertifikate (CoC) vorhanden
- □ IMDS-Einträge vollständig
- □ RoHS-/REACH-Konformität nachgewiesen
- Fertigung:
- □ Crimpkraftüberwachung (CFM) auf allen Maschinen
- □ Prozessfähigkeit (Cpk >1,33) nachgewiesen
- □ Arbeitsanweisungen aktuell und freigegeben
- □ Mitarbeiterschulung dokumentiert
- Prüfung:
- □ 100% elektrische Prüfung
- □ Optische Kontrolle dokumentiert
- □ Messmittel kalibriert (MSA nachgewiesen)
- Dokumentation:
- □ PPAP-Unterlagen vollständig
- □ D-FMEA und P-FMEA aktuell
- □ Control Plan freigegeben
- □ Rückverfolgbarkeit 100%
Fazit: Automotive-Qualität ist kein Zufall
Die sechs vorgestellten Anforderungen zeigen: Automotive-Kabelbäume erfordern einen ganzheitlichen Qualitätsansatz. Von der Materialauswahl über die Fertigungsprozesse bis zur Dokumentation – jedes Detail zählt.
Bei pcbleiterplatte.comverstehen wir diese Anforderungen nicht als Bürde, sondern als Qualitätsgarantie. Unsere IATF 16949-Zertifizierung belegt, dass wir die Standards der Automobilindustrie nicht nur kennen, sondern leben – bei der Kabelkonfektion ebenso wie beiPCB-Fertigung und SMD-Bestückung.
Ihr Partner für Automotive-Kabelbäume
Sie entwickeln Kabelbäume für die Automobilindustrie und suchen einen qualifizierten Fertigungspartner? Wir beraten Sie gerne zu den spezifischen Anforderungen Ihres Projekts.
