REFLOW-PROFILING FUER SMT-BAUGRUPPEN
Thermoprofile fuer SMT-, BGA- und QFN-Baugruppen vor NPI und Serienfreigabe
Reflow-Profiling Service von WellPCB fuer SMT-Baugruppen: Temperaturprofil, Lotpastenfenster, BGA-/QFN-Risiko, Traceability und Prozessfreigabe nach IPC-A-610-orientierter PCBA-Fertigung.
Kurz gefasst
- Reflow-Profiling sperrt ein reales Temperaturfenster, bevor SMT-Baugruppen in Pilotlos oder Serie laufen.
- Gemessen werden Ramp Rate, Soak, Time Above Liquidus, Peak, Delta-T und Abkuehlung.
- Besonders wichtig ist der Service bei BGA, QFN, LED, 01005, dicken Kupferflaechen und engen NPI-Terminen.
- WellPCB koppelt das Profil mit SPI, AOI, X-Ray, MSL-Handling und IPC-A-610-orientierter Freigabe.
Reflow-Profiling ist die messtechnische Freigabe des Temperaturverlaufs, den eine bestueckte Leiterplatte im Reflow-Ofen tatsaechlich durchlaeuft. Ein Reflow-Profil ist kein Maschinenrezept, sondern ein gemessenes Bauteil- und Boardverhalten mit Ramp Rate, Soak-Phase, Time Above Liquidus, Peak-Temperatur, Delta-T und Abkuehlung. Time Above Liquidus ist die Zeit, in der die Lotpaste oberhalb ihres Schmelzpunktes bleibt und eine belastbare Loetverbindung bilden kann. Delta-T ist die Temperaturdifferenz zwischen den heissesten und kaeltesten Messpunkten auf derselben PCBA. Gerade in der RFQ-Phase fuer BGA-, QFN-, LED-, Power- oder dicht bestueckte SMT-Baugruppen entscheidet dieses Profil darueber, ob eine Baugruppe stabil loetet oder spaeter mit Voiding, Tombstoning, kalten Loetstellen, Bauteilschaden oder Nacharbeit auffaellt.
Leistungsmerkmale
PCBA-Erweiterung fuer einen Industriekunden
Ausgangslage
Ein langjaehriger Kabelbaumkunde beschaffte PCB-Baugruppen und elektronische Komponenten fuer seine Industriemaschinen bislang getrennt.
Herausforderung
Getrennte Lieferanten fuer Kabelbaeume und PCBAs erzeugten fragmentierte Freigaben, moegliche Montageabweichungen und eine komplexe Logistik fuer das Integrationsteam.
Loesung
Das WellPCB Team erkannte den PCBA-Bedarf in laufenden Kabelbaum-Follow-ups, band das PCB-Assembly-Engineering ein und klaerte technische Rueckfragen zu ICs wie STM32F105RBT6 sowie zur Board-Fertigung.
Ergebnis
Der Kunde wurde fuer PCB/PCBA und Komponentenbeschaffung onboarded. Aus einzelnen Kabelbaumauftraegen entstand eine breitere Fertigungspartnerschaft ueber mehrere Produktkategorien hinweg. Fuer vergleichbare NPI-Programme definieren wir Reflow-Profil, SPI, AOI, X-Ray und Lieferfenster heute gemeinsam, damit thermische Freigabe und Integration nicht getrennt auseinanderlaufen.
- IC STM32F105RBT6 sourcing
- PCB/PCBA manufacturing integration
- Multi-category supply consolidation
Anonymisiertes Projektbeispiel aus dem WellPCB Auftragsbestand. Kunden- und PO-Kennungen wurden entfernt; Kennzahlen sind original.
Warum WellPCB für Reflow-Profiling fuer SMT-Baugruppen?
WellPCB ist fuer Reflow-Profiling sinnvoll, wenn Einkauf und Entwicklung eine belastbare PCBA-Freigabe statt nur einer Aussage wie "Standardprofil" brauchen. Unsere SMT-Linien arbeiten mit 12-Zonen-Reflow, optionaler N2-Atmosphaere, SPI vor Pick-and-Place, 3D-AOI nach Reflow und X-Ray fuer verdeckte Loetstellen. Das Profil wird nicht isoliert betrachtet: Wir pruefen Lotpaste, Schablonendicke, grosse Masseflaechen, BGA-Pitch, MSL-Status, thermische Bauteilgrenzen und spaetere Teststrategie gemeinsam. Fuer NPI-Lose starten wir ab 1 Baugruppe, fuer Pilotlose dokumentieren wir Freigabeprofile und fuer Serienabrufe werden Profil, Ofenrezept, Revision und Prozessdaten rueckverfolgbar gehalten. Hommer Zhao und das WellPCB Engineering-Team bewerten dabei den wichtigsten Trade-off: Ein aggressives Profil kann kalte Stellen vermeiden, erhoeht aber Bauteilstress; ein zu konservatives Profil schont Komponenten, riskiert aber unvollstaendige Benetzung an schweren Pads.
Unser Prozess
Der Reflow-Profiling-Prozess startet mit Gerber oder ODB++, BOM, CPL, Assembly Drawing, Lotpastentyp, Bauteildatenblaettern und Hinweisen auf kritische Packages. Zuerst waehlen wir Messpunkte: BGA-Zentrum, Rand-BGA, QFN-Thermal-Pad, LED- oder Leistungskomponente, grosse Masseflaeche, duenne Randzone und temperaturempfindliche Bauteile. Danach befestigen wir Thermocouples, fahren ein Startprofil und vergleichen die Messdaten mit Lotpastenfenster und Bauteilgrenzen. Wenn Ramp Rate, Soak, TAL, Peak oder Delta-T nicht passen, passen wir Ofenzonen, Conveyor Speed, N2-Option, Schablonenstrategie oder Bestueckungsfolge an. Nach Freigabe verknuepfen wir das Profil mit SPI-, AOI- und X-Ray-Befunden. Bei Materialwechsel, neuer Boardrevision oder hoeherer thermischer Masse wird das Profil erneut bewertet, damit die Serienfreigabe nicht auf einem veralteten NPI-Zustand basiert.
Relevante Standards und Referenzen
SMT-Grundlagen ordnet Lotpastendruck, Pick-and-Place und Reflow als Kernschritte der SMT-Fertigung ein.
Reflow-Loeten beschreibt den thermischen Loetprozess, in dem Lotpaste schmilzt und SMD-Bauteile verbindet.
IPC fuer Elektronikfertigung liefert oeffentlichen Branchenkontext zu IPC-A-610 und weiteren Akzeptanzstandards fuer elektronische Baugruppen.

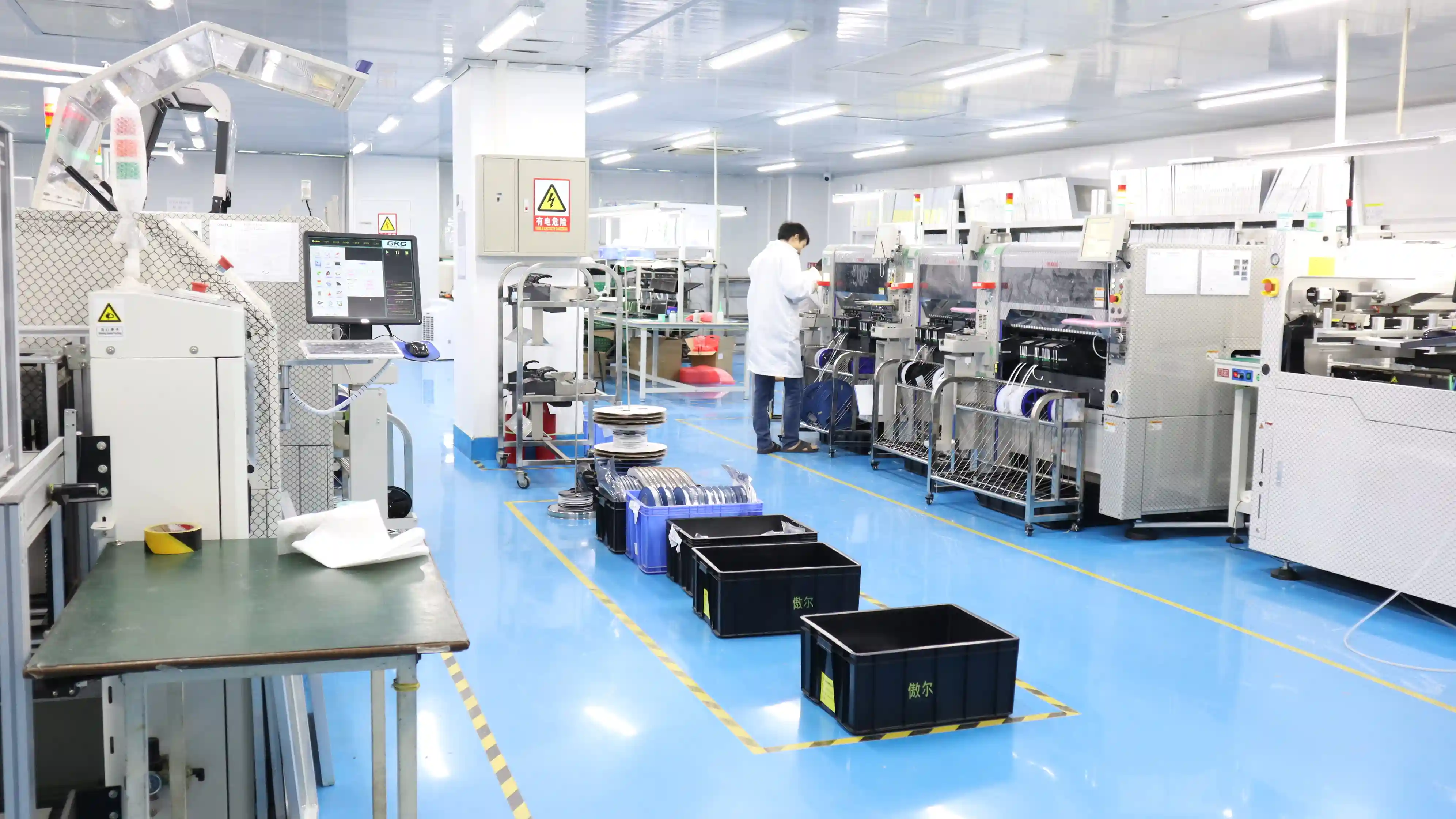

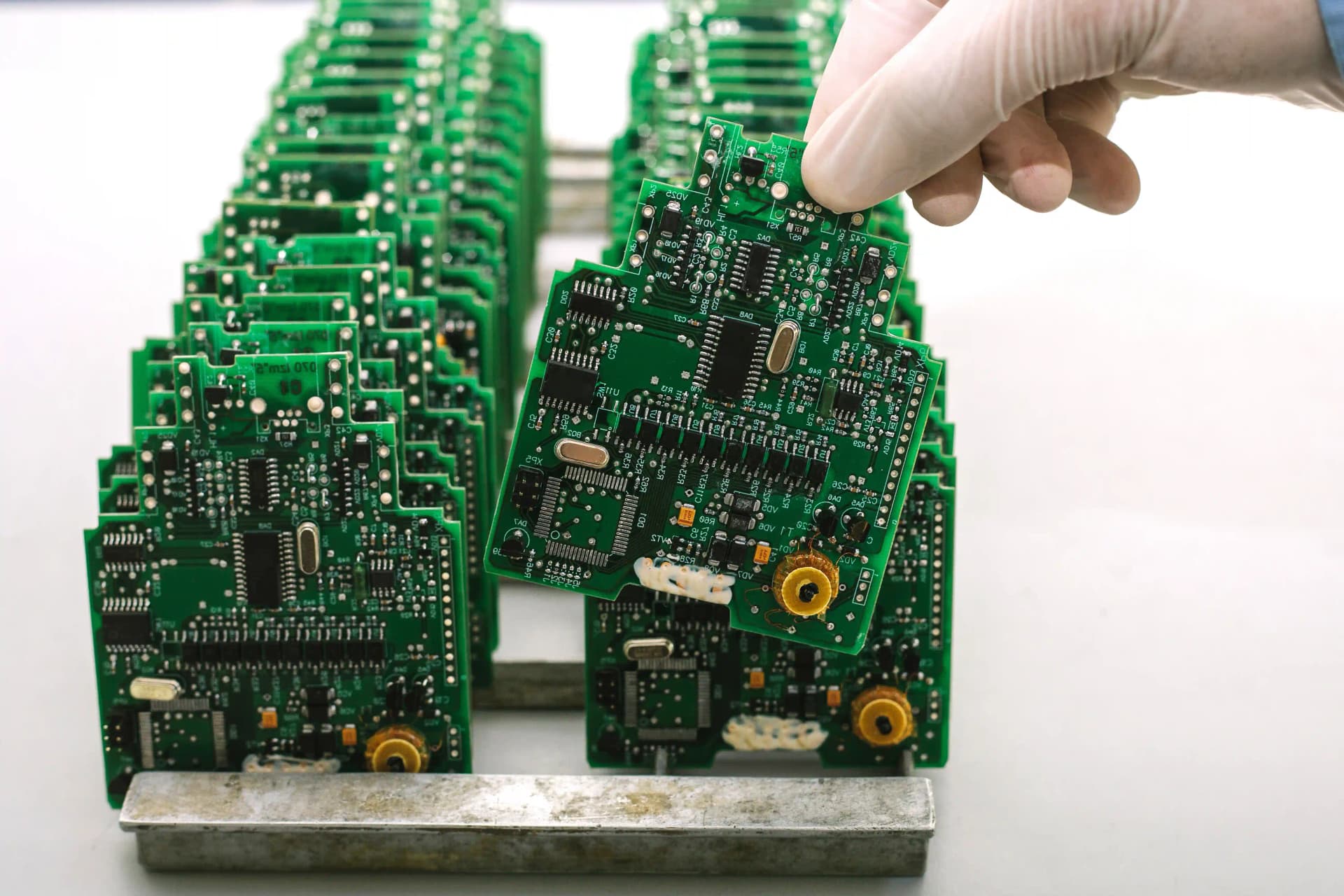

Produktgalerie
Anwendungsbereiche
Unser Qualitätsversprechen
Bei WellPCB setzen wir auf kompromisslose Qualität. Unsere Fertigung erfolgt strikt nach IPC-Standards. Durch unser durchgängiges ERP-System gewährleisten wir volle Rückverfolgbarkeit (Traceability) bis auf Bauteilebene.
Häufige Fragen
Was ist Reflow-Profiling bei einer PCBA?
Reflow-Profiling ist die Messung und Freigabe des realen Temperaturverlaufs auf einer bestueckten Leiterplatte. Dabei werden kritische Punkte mit Thermocouples gemessen und gegen Lotpastenfenster, Bauteilgrenzen und IPC-A-610-orientierte Akzeptanz bewertet. Das Ziel ist ein reproduzierbares Loetfenster, nicht nur ein Ofenrezept.
Wann braucht ein SMT-Projekt ein eigenes Reflow-Profil?
Ein eigenes Profil ist besonders sinnvoll bei BGA, QFN, grossen Masseflaechen, dicken PCBs, LED- oder Leistungskomponenten, temperaturempfindlichen Bauteilen, doppelseitiger Bestueckung, neuer Lotpaste oder NPI-Losen mit kurzer Serienueberfuehrung. Ein Standardprofil reicht nur, wenn Boardmasse, Bauteile und Risiko wirklich unkritisch sind.
Welche Daten benoetigt WellPCB fuer den Reflow-Profiling Service?
Ideal sind Gerber oder ODB++, BOM, CPL, Assembly Drawing, Lotpastendatenblatt, Zielmenge, IPC-Zielklasse und Hinweise auf kritische oder temperaturempfindliche Bauteile. Bei BGA oder QFN helfen Package-Datenblaetter und bekannte Voiding- oder Benetzungsgrenzen.
Wie haengt Reflow-Profiling mit SPI, AOI und X-Ray zusammen?
SPI zeigt, ob die Lotpaste vor Reflow richtig gedruckt wurde. Reflow-Profiling zeigt, ob das thermische Fenster passt. AOI bewertet sichtbare Loetstellen nach Reflow, und X-Ray prueft verdeckte Bereiche unter BGA, QFN oder grossen Thermal Pads. Erst die Kombination trennt Druckfehler, Temperaturfehler und Package-Risiken sauber.
Kann ein Reflow-Profil Voiding unter BGA oder QFN reduzieren?
Ja, haeufig laesst sich Voiding durch Soak, Peak, TAL, Abkuehlung, Lotpaste, Aperturdesign und Stickstoffoption beeinflussen. Das Profil allein loest aber nicht jedes Voiding-Problem. WellPCB koppelt Profilanpassung deshalb mit Schablonen-Review, SPI-Daten und X-Ray-Bewertung.
Welche Projekterfahrung hat WellPCB mit PCBA-NPI und Lieferterminrisiko?
Ein Case-Bank-Projekt aus Australien zeigt den typischen NPI-Kontext: Ein bestehender Kabelbaumkunde erweiterte den Umfang auf PCB/PCBA. Die dokumentierten Kennzahlen waren cross-category expansion und multi-department client engagement. Fuer Reflow-Profiling bedeutet das: Thermische Freigabe, Engineering-Rueckfragen und Liefertermin muessen zusammen gesteuert werden, nicht als getrennte Silos.
