MISCHBESTÜCKUNG PCBA
SMT, THT, Selektivlöten und Endtest als ein kontrollierter Fertigungsfluss
Mischbestückung PCBA von WellPCB kombiniert SMT-Bauteile, THT-Steckverbinder, Selektivlöten, AOI, X-Ray und Funktionstest für robuste elektronische Baugruppen mit hoher Packungsdichte.
Kurz gefasst
- Mischbestückung PCBA verbindet SMT, THT, Selektivlöten und Test in einem freigegebenen Fertigungsablauf.
- Sinnvoll für Baugruppen mit hoher Packungsdichte, Steckverbindern, Relais, Leistungsteilen oder Kabelschnittstellen.
- WellPCB prüft DFM, BOM, CPL, Lötstrategie und Testzugang vor Materialfreigabe.
- IPC-A-610, J-STD-001 und ISO 9001:2015 werden im Prüf- und Freigabeplan verankert.
Mischbestückung PCBA ist ein Fertigungsprozess, bei dem SMT-Bauteile und THT-Bauteile auf derselben Leiterplatte verarbeitet, gelötet und geprüft werden. SMT ist ein automatisiertes Bestückungsverfahren, bei dem SMD-Bauteile per Lotpastendruck, Pick-and-Place und Reflow-Löten auf Pads der Leiterplatte montiert werden. THT ist ein Durchsteckverfahren, bei dem Bauteilanschlüsse durch metallisierte Bohrungen geführt und per Wellenlöten, Selektivlöten oder Handlöten verbunden werden. Eine PCBA ist die funktionsfähige elektronische Baugruppe aus Leiterplatte, Bauteilen, Lötprozess, Prüfung und Rückverfolgbarkeit. Für Einkäufer im RFQ-Stadium ist Mixed Technology nicht nur eine Kombination zweier Verfahren: Die eigentliche Entscheidung liegt darin, welche Bauteile automatisiert laufen, welche mechanisch belastbaren THT-Teile separat behandelt werden und wie Testpunkte, Rework, Kabelabgang und Serienfreigabe zusammenpassen.
Leistungsmerkmale
Realer Projektschnappschuss: integrierte PCBA und Kabel
Ein nordamerikanischer Smart-Hardware-Distributor suchte eine integrierte LED-Light-Ring-Baugruppe, bei der PCBA und kundenspezifische Verkabelung gemeinsam freigegeben werden mussten.
Die Herausforderung lag nicht in einer einzelnen SMT-Linie, sondern in der Schnittstelle: Leiterplatte, Kabelabgang, Steckverbinder, Endtest und Serienmontage mussten als Unterbaugruppe funktionieren.
WellPCB nutzte die vorhandenen PCBA- und Kabelassembly-Fähigkeiten, um den Umfang von einfachen Kabeln auf eine komplette elektronische Unterbaugruppe zu erweitern.
Konkrete Zahlen: LED Light Ring Assembly, integrated PCBA and cable, 500-piece initial production run
Warum WellPCB für Mischbestückung PCBA?

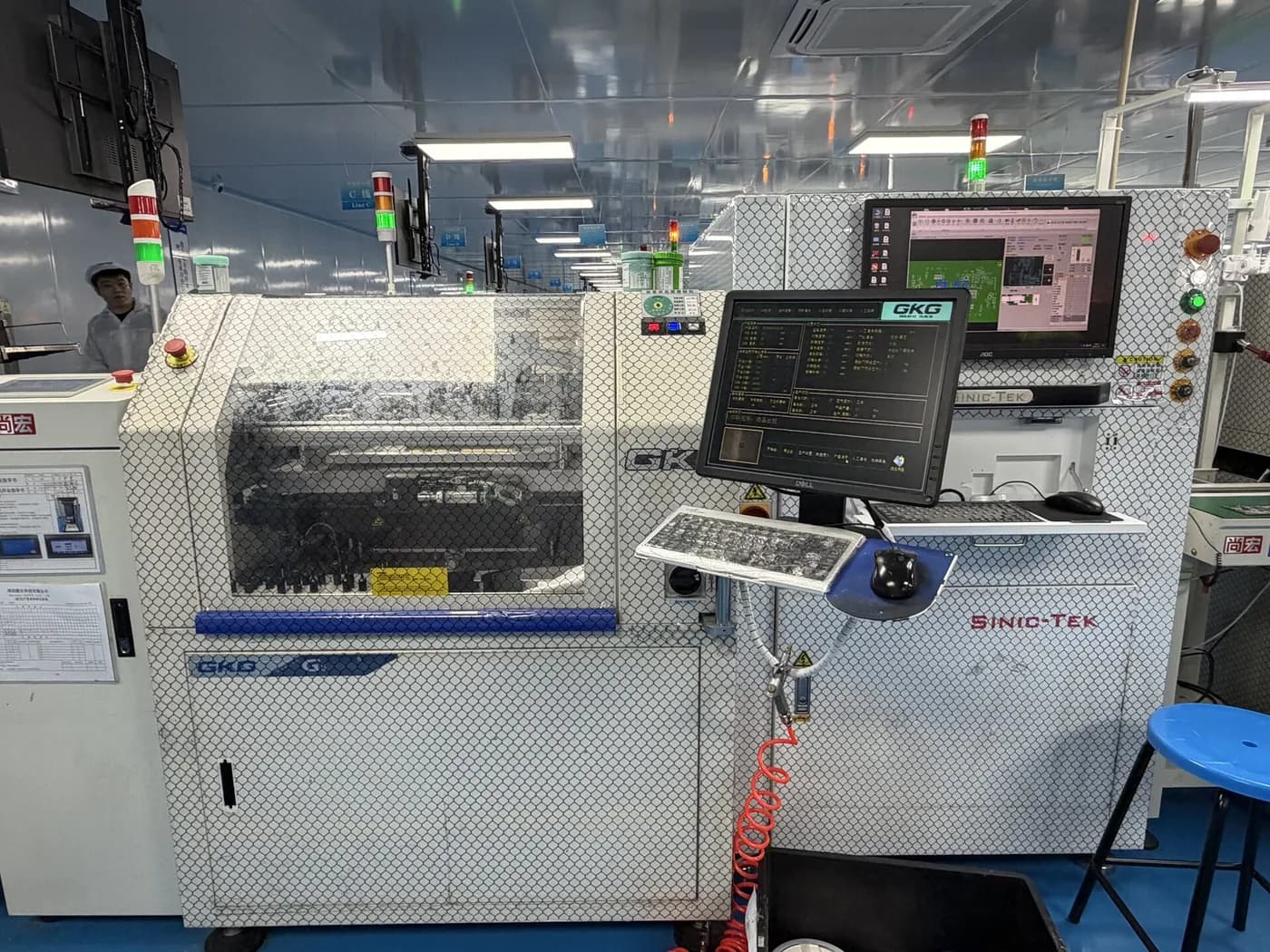

WellPCB ist für Mischbestückung PCBA geeignet, wenn ein Projekt nicht sauber in "nur SMT" oder "nur THT" passt. Unsere Fertigung verbindet SMT ab 01005, 120.000 cph Linienkapazität, 12-Zonen-Reflow, SPI, 3D-AOI, X-Ray, THT-Bestückung, Selektivlöten, Wellenlöten, ICT/FCT und optional PCBA-Kabelintegration in einem Ablauf. Hommer Zhao und das Engineering-Team bewerten dabei den kritischen Trade-off: Wellenlöten ist wirtschaftlich bei vielen THT-Pins, kann aber SMD-Bauteile auf der Lötseite thermisch und mechanisch belasten; Selektivlöten ist langsamer, schützt aber dicht bestückte SMT-Bereiche und reduziert Maskierungsaufwand. Vor der Freigabe prüfen wir deshalb nicht nur den Stückpreis, sondern DFM/DFA, Bauteilhöhe, thermische Masse, Steckkräfte, Testzugang, MSL-Handling, Verpackung und spätere Serienänderungen.
Unser Prozess
Der Prozess startet mit Gerber oder ODB++, BOM, CPL, Assembly Drawing, Schaltplan-PDF, Zielmenge, IPC-Zielklasse und Testanforderung. Zuerst markieren wir SMT-, THT-, Press-fit-, Kabel- und Rework-kritische Positionen. Danach prüfen wir Pad-Geometrie, Bohrdurchmesser, Kupferstärke, Bauteilhöhen, Lötseitenbestückung, Flussmittelzugang, Wellenlötmaskierung, Selektivlötpfade und Testpunkte. Nach Materialfreigabe folgen Lotpastendruck mit SPI, Pick-and-Place, Reflow, 3D-AOI, X-Ray für verdeckte Lötstellen, THT-Bestückung und das freigegebene Lötverfahren. Für NPI- und Pilotlose dokumentieren wir Seriennummer, PCB-Revision, BOM-Revision, Firmwarestand, Prüfergebnis und offene Engineering-Punkte, damit ein 10-500-Stück-Anlauf nicht mit einem unklaren Serienprozess verwechselt wird.
Relevante Standards und Referenzen
SMT-Grundlagen beschreibt die SMT-Grundlagen mit oberflächenmontierten Bauteilen, automatisierter Platzierung und Reflow-Prozess.
Leiterplatten-Grundlagen ordnet Leiterplatten als mechanische und elektrische Basis bestückter elektronischer Baugruppen ein.
IPC in der Elektronikfertigung liefert öffentlichen Branchenkontext zu IPC-A-610 und verwandten Akzeptanzstandards.

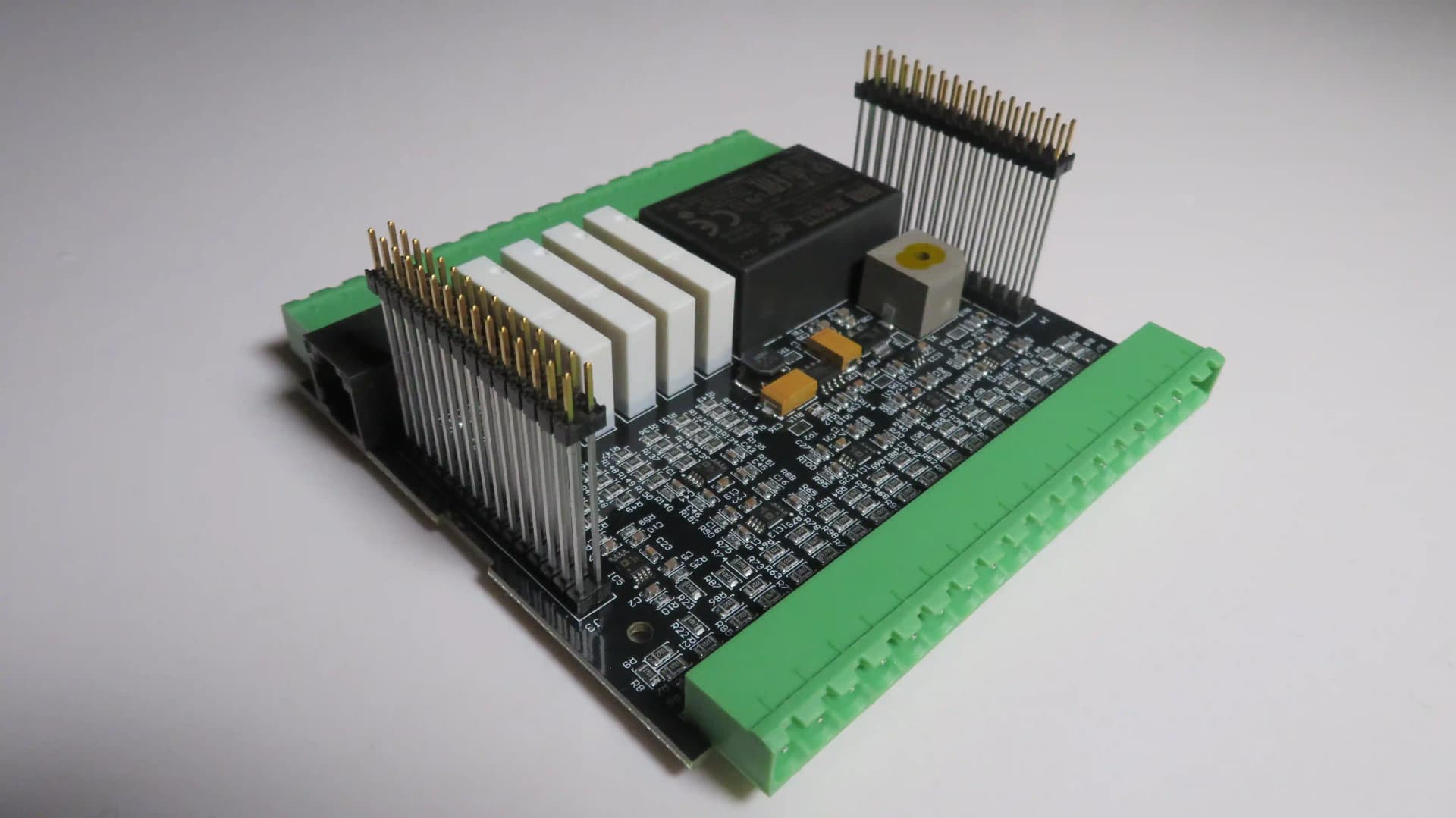

Produktgalerie
Anwendungsbereiche
Unser Qualitätsversprechen
Bei WellPCB setzen wir auf kompromisslose Qualität. Unsere Fertigung erfolgt strikt nach IPC-Standards. Durch unser durchgängiges ERP-System gewährleisten wir volle Rückverfolgbarkeit (Traceability) bis auf Bauteilebene.
Häufige Fragen
Wann ist Mischbestückung PCBA besser als reine SMT-Bestückung?
Mischbestückung ist sinnvoll, wenn kompakte SMD-Schaltungen mit mechanisch belastbaren Steckverbindern, Klemmen, Relais, Transformatoren, Leistungsteilen oder Kabelanschlüssen kombiniert werden. SMT bringt Packungsdichte und Automatisierung; THT bringt Haltekraft, Servicefähigkeit und robustere Anschlussgeometrien.
Welche Lötstrategie empfiehlt WellPCB für Mixed-Technology-Baugruppen?
Die Wahl hängt von Layout, THT-Anteil, SMD-Bauteilen auf der Lötseite, Bauteilhöhe und Zielmenge ab. Wellenlöten ist effizient bei vielen geeigneten THT-Pins. Selektivlöten ist besser, wenn THT-Stellen nahe empfindlicher SMD-Bereiche liegen oder Maskierung teuer wäre. Handlöten bleibt für Spezialfälle, Muster und Rework möglich.
Welche Unterlagen braucht WellPCB für ein belastbares Angebot?
Ideal sind Gerber oder ODB++, BOM, CPL, Assembly Drawing, Schaltplan-PDF, Zielmenge, gewünschte IPC-Klasse, Testplan und Hinweise auf kritische Bauteile. Bei Kabelabgängen oder Gehäusebezug helfen zusätzlich Kabelzeichnung, Pinout, Einbauzeichnung und Vorgaben zur Zugentlastung.
Wie werden SMT- und THT-Qualität gemeinsam geprüft?
Wir koppeln SPI für Lotpaste, 3D-AOI nach Reflow, X-Ray für BGA/QFN, visuelle THT-Prüfung, ICT, Flying Probe oder FCT in einem Prüfplan. Entscheidend ist, dass Fehlercodes und Freigabekriterien nicht getrennt zwischen SMT- und THT-Team hängen bleiben, sondern für die gesamte PCBA gelten.
Welche Standards sind für Mischbestückung PCBA relevant?
Für die Baugruppenakzeptanz nutzen wir IPC-A-610 Klasse 2 oder 3. Lötprozesse orientieren sich an J-STD-001. Für dokumentierte Rückverfolgbarkeit, Revisionslenkung und Korrekturmaßnahmen arbeiten wir ISO-9001:2015-orientiert. Wenn Kabel integriert werden, kommt IPC/WHMA-A-620 für Crimps, Leitungen und Zugentlastung hinzu.
Wie hilft der zweite Case-Bank-Fall bei der Lieferplanung?
Ein europäischer Technologie-OEM besuchte die China-Fertigung, nachdem zunächst passive Komponenten und Steckverbinder bezogen wurden. Im Gespräch wurde der Umfang auf PCB Assembly und Box Build erweitert. Konkrete Zahlen: Client visit to China facility (Oct 20-24), Service expansion from components to PCB/Assembly. Für Mischbestückung heißt das: Lieferumfang, Fertigungsroute und Teststrategie sollten früh gemeinsam qualifiziert werden.
