KABELBAUM-FORMBRETT
Formboards und Montagehilfen für reproduzierbare Kabelbaumfertigung
WellPCB entwickelt und fertigt Kabelbaum-Formbretter und Pegboards für Prototypen, NPI und Serie. So werden Astabgänge, Leitungslängen, Steckverbinderlagen und Montagefolgen in der Kabelbaumfertigung stabil, prüfbar und wiederholgenau umgesetzt.
Ein Kabelbaum-Formbrett ist weit mehr als eine einfache Montageplatte. In der Praxis entscheidet das Board darüber, ob ein Kabelbaum in jeder Wiederholung dieselbe Geometrie, dieselben Astabgänge und dieselben Steckverbinderlagen erreicht. Genau hier entstehen in vielen Projekten späte Fehler: Längen werden frei interpretiert, Abzweige wandern, Varianten werden verwechselt und die elektrische Endprüfung kann mechanische Abweichungen nur begrenzt kompensieren. WellPCB entwickelt Wiring Harness Leiterplatten deshalb als fertigungstaugliche Arbeitsgrundlage für Prototypen, Vorserien und Serienprogramme. Wir übertragen Zeichnung, BOM, Formboard, Steckbild und Verpackungslogik in eine Montagehilfe, die Bediener führt, Revisionsstände absichert und die Wiederholbarkeit im Fertigungsbereich deutlich verbessert.
Leistungsmerkmale
Warum WellPCB für Kabelbaum-Formbrett?
WellPCB betrachtet das Kabelbaum-Formbrett nicht isoliert, sondern als Teil des gesamten Industrialisierungspfads. Wir prüfen früh, welche Längen toleranzkritisch sind, wo Steckgesichter oder Clips eindeutig ausgerichtet werden müssen, wie Schirmung, Taping und Schrumpfung im Ablauf liegen und welche Merkmale über Poka-Yoke oder visuelle Hilfen abgesichert werden sollten. Dadurch wird aus einer Zeichnung eine belastbare Montageumgebung statt einer Interpretation am Arbeitsplatz. Besonders wertvoll ist das bei NPI, Variantenfertigung und Projekten mit vielen manuellen Schritten. Wenn Board, Arbeitsanweisung, Materialfluss und Endtest zusammenpassen, sinken Nacharbeit, Anlernzeit und Serienrisiko spürbar.
Unser Prozess
Unser Prozess beginnt mit der Sichtung von Zeichnung, BOM, Pinning, Längenplan, Steckbild und Revisionsstand. Danach definieren wir die kritischen Bezugspunkte für Abgänge, Verbinder, Clips, Tape-Zonen, Schläuche und Kennzeichnung. Auf dieser Basis legen wir Formboard oder Pegboard aus und stimmen Bedienfolge, Materialbereitstellung und Prüfkonzept ab. In der Musterphase validieren wir, ob das Board die reale Montage logisch führt und ob Änderungen an Astgeometrie, Steckgesicht oder Kennzeichnung nötig sind. Nach Freigabe koppeln wir das Kabelbaum-Formbrett an dokumentierte Arbeitsanweisungen, Endtest und Serienlogistik, damit die Fertigung auch bei Variantenwechseln stabil bleibt.
Relevante Standards und Referenzen
Cable harness Grundlagen zu Aufbau, Zweck und typischen Anwendungen von Kabelbäumen.
Electrical connector Technischer Hintergrund zu Steckgesichtern, Kontaktierung und Schnittstellen.
Crimp (joining) Kontext zu Crimpverbindungen als Kernprozess in der Kabelbaumfertigung.

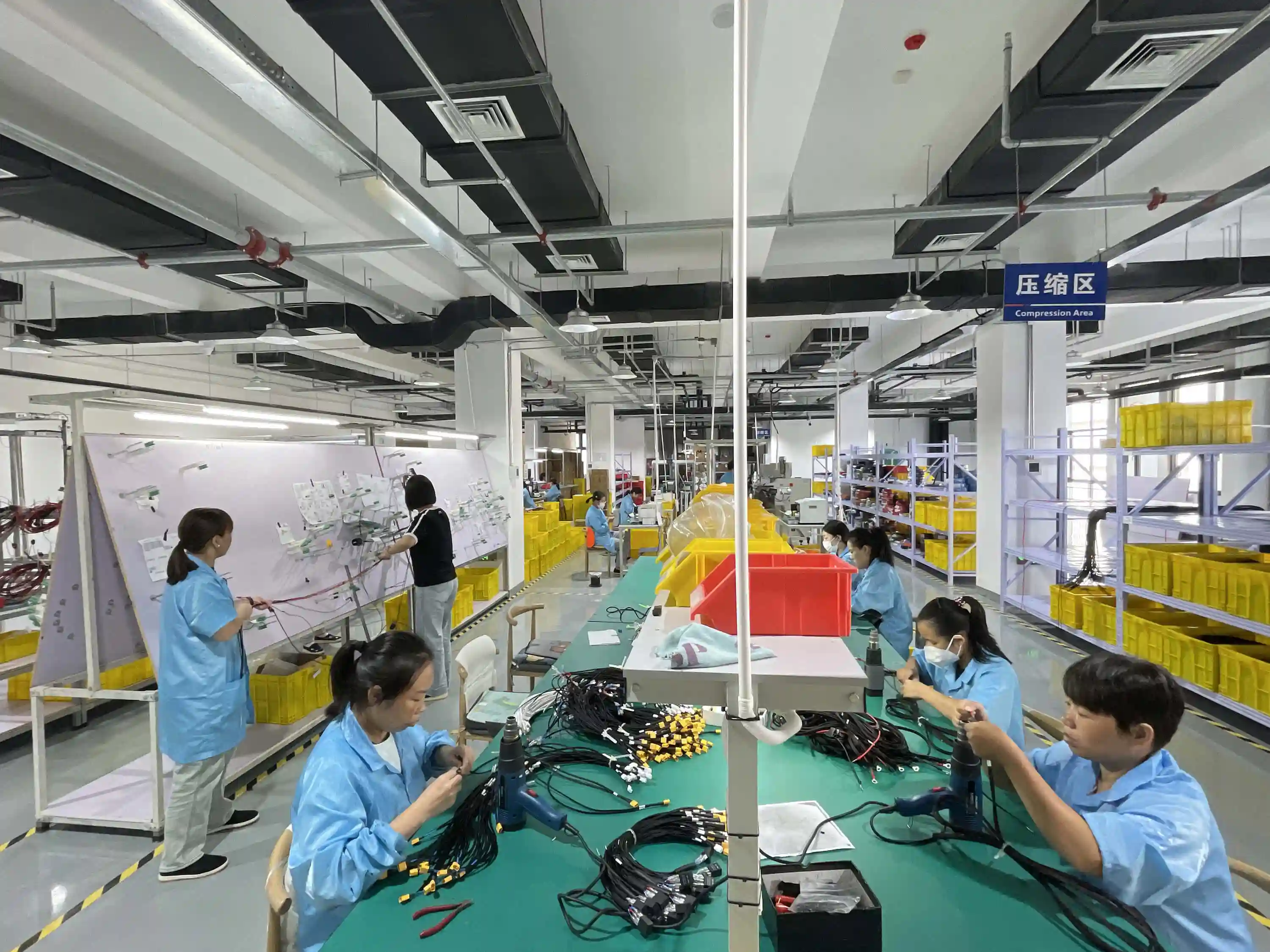

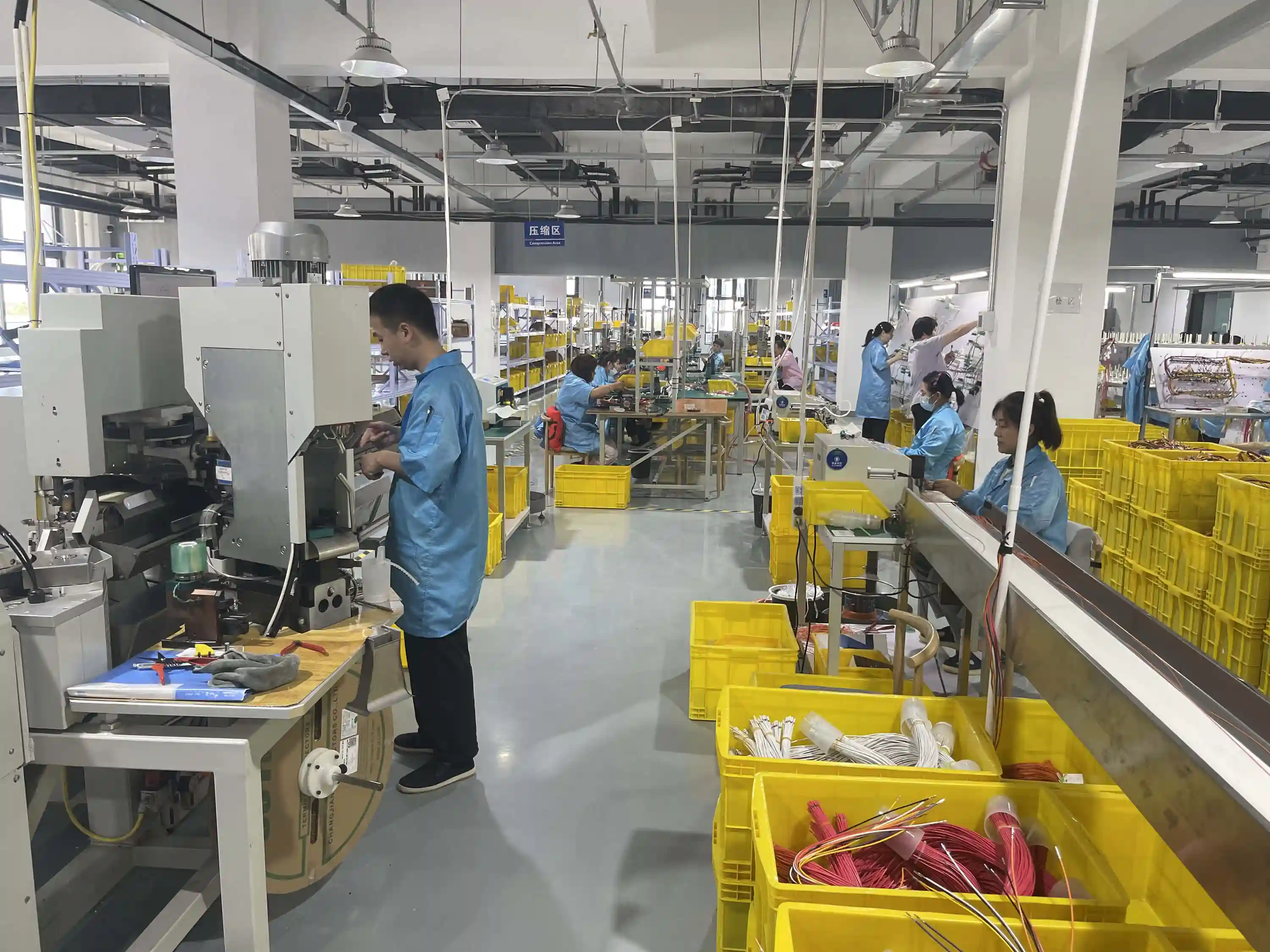

Produktgalerie
Anwendungsbereiche
Unser Qualitätsversprechen
Bei WellPCB setzen wir auf kompromisslose Qualität. Unsere Fertigung erfolgt strikt nach IPC-Standards. Durch unser durchgängiges ERP-System gewährleisten wir volle Rückverfolgbarkeit (Traceability) bis auf Bauteilebene.
Häufige Fragen
Was ist ein Kabelbaum-Formbrett?
Ein Kabelbaum-Formbrett ist eine Montagehilfe für die Kabelbaumfertigung. Es definiert die Lage von Steckverbindern, Astabgängen, Clips, Tapes und Leitungswegen, damit jeder Kabelbaum mit derselben Geometrie und derselben Reihenfolge aufgebaut wird. In vielen Unternehmen wird auch von Formboard, Pegboard oder Nail Board gesprochen.
Wann lohnt sich ein eigenes Formboard?
Sobald ein Kabelbaum mehrere Abzweige, enge Längentoleranzen, Variantenlogik oder wiederkehrende Serienmengen hat, lohnt sich ein sauberes Board fast immer. Es reduziert Interpretationsspielraum, beschleunigt das Anlernen und senkt Nacharbeit, weil kritische Merkmale mechanisch geführt werden statt nur in der Zeichnung zu stehen.
Unterstützt WellPCB nur das Board oder auch die eigentliche Fertigung?
Beides. Wir können das Kabelbaum-Formbrett im Rahmen eines Gesamtprojekts auslegen und die anschließende Kabelbaumfertigung, Endprüfung, Dokumentation und Logistik direkt übernehmen. Dadurch bleiben Revisionsstand und Fertigungsbereich-Umsetzung sauber gekoppelt.
Welche Unterlagen benötigen Sie für ein Angebot?
Ideal sind Zeichnung oder Formboard, BOM mit Herstellerteilenummern, Pinning, Längenplan, Hinweise zu Clips, Tapes, Schläuchen, Kennzeichnung und Endtest. Falls diese Unterlagen noch nicht vollständig sind, strukturieren wir die offenen Punkte im technischen Review und definieren die Board-Logik gemeinsam mit Ihrem Team.
Wie hilft ein Kabelbaum-Formbrett bei der Qualitätssicherung?
Das Board führt die Montage mechanisch und visuell. Kritische Punkte wie Astlängen, Steckerlage, Schirmabschluss, Schrumpfposition oder Kennzeichnung werden dadurch früher erkannt. Die elektrische Endprüfung bestätigt anschließend Durchgang, Polung und Isolation, während das Board die geometrische Wiederholbarkeit im Prozess absichert.
Verwandte Leistungen
Kabelkonfektionierung
Komplette Kabelbaumfertigung mit 100% elektrischer Endprüfung
Mehr erfahrenElectrical Wire Harness Manufacturers
Engineering-, NPI- und Serienpartner für kundenspezifische Kabelbäume
Mehr erfahrenLow Volume Kabelbaumfertigung
Muster, Vorserien und kleine Lose mit kurzen Durchlaufzeiten
Mehr erfahrenIhre Vorteile bei WellPCB
